低溫調節閥說明：

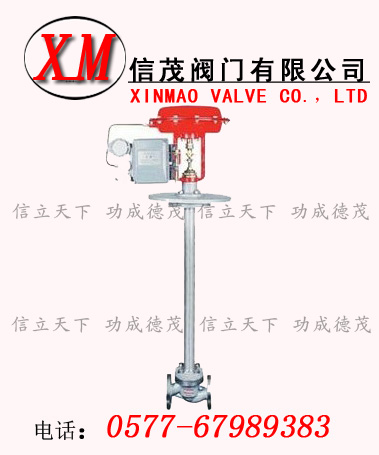

ZXPD氣動薄膜低溫角形調節閥是一種在低溫，深冷場合使用的調節閥。采用長頸閥蓋保溫，配用多彈簧 執行結構，具有總體結構緊湊、重量輕、穩定性好等優點。閥體采用精密鑄造角形結構，材料為鋁合金，具有良好的耐低溫性。波紋管密封保證了調節閥在低溫場合不外漏。因而廣泛應用于冶金、空分、制氧、石油、化工等低溫、深冷場合。特別適用于精確控制低溫氣體、流體（如液氧、液氬等）的工藝參數保持在給定值。
本系列產品有連接板安裝型、浮動套安裝型兩，公稱壓力等級為PN0.6 MPa，閥體口徑范圍DN20~100，適用流體溫度-60℃~-250℃范圍內多種檔次，泄漏量等級有IV和VI二種，流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
低溫調節閥技術參數：
|
公稱通徑DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
閥座直徑dn（mm）
|
10
|
12
|
15
|
20
|
|
額定流量系數
KV
|
直 線
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
|
等百分比
|
1.6
|
2.5
|
4.0
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
|
額定行程
|
16
|
25
|
40
|
|
膜片有效面積Ae（cm2）
|
280
|
400
|
600
|
|
固有流量特性
|
直線、等百分比
|
|
公稱壓力PN（MPa）
|
0.6
|
|
固有可調比（R）
|
50
|
|
工作溫度t（℃）
|
D0：-60~-100， D1：-100~-200， D2：-200~-250
|
|
信號范圍PN(KPa)
|
20~100，40~200，20~60，60~100，80~240
|
|
允許壓差
（MPa）
|
不帶定位器
|
0.6
|
0.47
|
0.30
|
0.27
|
0.18
|
0.11
|
|
帶定位器
|
0.6
|
0.41
|
0.26
|
|
允許泄漏量
|
IV級 VI級
|
|
氣源壓力Ps(MPa)
|
0.14~0.4
|
本產品性能指標貫徹GB/T4213-92
|
