安全泄壓閥用途:
安裝在高層建筑、消防給水系統以及其它給水系統的管道上,當給水管路中壓力超過泄壓閥設定壓力時.泄壓閥自動開啟快速泄壓保護管線的安全,也可作持壓閥用,保障主閥上游的供水壓力。
安全泄壓閥特點:
1、能準確保持不變的安全設定壓力,-旦超壓,泄壓閥迅速打開、及時泄壓.2、關閉平穩可靠,消除壓力余波。操作方法:
泄壓閥開啟壓力的調整
1、泄壓閥出廠前,應逐臺調整其開啟壓力到用戶要求的整定值。若用戶提出彈簧工作壓力級,則按一般應按壓力級的下限值調整出廠。
2、使用者在將泄壓閥安裝到被保護設備上之前或者在安裝之前,必須在安裝現場重新進行調整,以確保泄壓閥的整定壓力值符合要求。
3、在銘牌注明的彈簧工作壓力級范圍內,通過旋轉調整螺桿改變彈簧壓縮量,即可對開啟壓力進行調節。
4、在旋轉調整螺桿之前,應使閥進口壓力降低到開啟壓力的 90%以下,以防止旋轉調整螺桿時閥瓣被帶動旋轉,以致?lián)p傷密封面。
5、為保證開啟壓力值準確,應使調整時的介質條件,如介質種類、溫度等盡可能接近實際運行條件。介質種類改變,特別是當介質聚積態不同時(例如從液相變?yōu)闅庀啵?,開啟壓力常有所變化。工作溫度升高時,開啟壓力一般有所降低。故在常溫下調整而用于高溫時,常溫下的整定壓力值應略高于要求的開啟壓力值。高到什么程度與閥門結構和材質選用都有關系,應以制造廠的說明為根據。
6、常規泄壓閥用于固定附加背壓的場合,當在檢驗后調整開啟壓力時(此時背壓為大氣壓),其整定值應為要求的開啟壓力值減去附加背壓值。
特點:
1、準確且保持不變的安全穩定壓力,一旦超壓,泄壓閥能充分打開及時泄壓。
2、關閉速度可調,消除壓力波動。
3、隔膜傳動機構將操作滯后現象減小到最小。
4、它可安裝在任何位置,不用改變壓力設定值或從管路上拆除就可進行維修和檢查。
結構和工作原理:

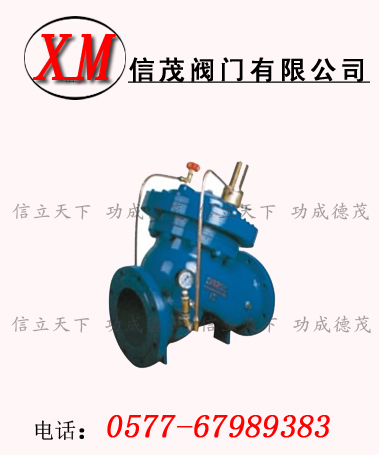

泄壓閥是由針形閥I、壓力表2、主閥3、導閥4及連接管等部件組成。其結構如下圖所示。它是水力控制閥的一種。主閥被隔膜分成上、、下兩部分,隔膜下腔為水流通道,上腔為控制室,由它來控制主閥閥瓣的啟閉。導閥本身就是一個泄壓閥,它也有控制室和水流通道,閥瓣啟閉由控制室控制。針形閥即節流閥,它控制著連接管中水的流量。
在消防給水系統運行過程中,主管道水流方向自左向右,一路控制水進入導閥控制室,當水的壓力小于設定泄壓值時,導閥彈簧的推力大于水的壓力,導閥閥瓣處于關閉狀態。另一路控制水經節流針形閥進入主閥上腔后產生一個靜壓,上腔的壓強和生流道內的壓強相等。由于主閥閥瓣上平面大于下平面,所以上腔對閽瓣的壓力大于主流道內水對問瓣的推方,使主閥處于關閉狀態。如果主管道水流壓力升高并超過設定的泄壓值,經控制管進人導管控制室的水流壓力增加,水的壓力大于彈簧推力 此時導閥被打開, 主閥上淀開始泄壓。由于受節流閥節制,補水不足,造成主閥上腔壓力減小,主閥同瓣下髓冰.流推力大手上腔壓力,閥瓣上升,‘主閥打開迅速泄壓。由于上述過程是在瞬間完成的,所以室內消防給水系統在發生超壓時, 不會(huì )造成危害。
如果主管道水流壓力繼續增加,導閥開啟量也隨之加大 使得主閥上腔與下腔的壓差更大,主閥開啟量也越大,系統泄壓更快。反之,.如果主管道水流壓力減小(如室內消火栓使用個數增加或開啟噴頭個數增多時),導閥控制室壓力隨之減小,導閥開啟量變小。主閥上腔壓力增大,主閥閥瓣詢下關小,使主管道水流壓力穩定在系統設計i.作壓力抱飼以?xún)?/p>
安全泄壓閥主要技術參數:
1、公稱壓力:1.0MPa、1.6MPa、2.5MPa
2、調壓范圍:0.05~0.9MPa、0.12~1.4MPa、0.12~2.4MPa
3、適用介質:水
4、介質溫度:O~80℃ |
