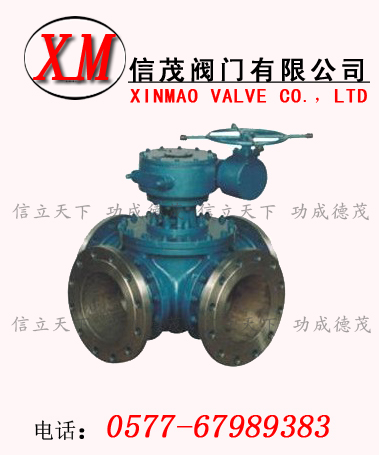

蝸輪四通球閥概述:
1、流體阻力�。呵蝮w和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體是，流體阻力小。
2、密封性能好：閥座采用具有一定彈性變形和高強度的PTFE材料，達到良好密封性能保證了閥門的穩定性。
3、使用壽命長：閥門的閥芯和光見頸材料采用奧氏不銹鋼，閥座材料選用PTFE，能達到良好的抗腐蝕性作用，延長了閥門的使用壽命。
工作原理
如圖所示“LL”型四通球閥只需操作扳手或執行器將球體轉動90度，可同時對兩種介質的流向進行切換，既方便又迅速，實現一閥多用的效果。
主要零件材料及性能
|
閥體
|
閥桿
|
閥球
|
密封面
|
墊片
|
填料
|
工作溫度
|
適用介質
|
|
WCB
|
1Cr13
|
1Cr13
|
1Cr13
司太立合金
本體材料
|
柔性石墨
不銹鋼加柔性石墨
08軟鋼
F304 F316
|
柔性石墨
編結石墨
|
-29-425℃
|
水、蒸汽、油品
|
|
WC6
|
15CrMo
|
15CrMo
|
-29-425℃
|
|
WC9
|
25Cr2MoV
|
25Cr2MoV
|
|
LCB
|
304
|
304
|
-46-354℃
|
|
CF8
|
304
|
304
|
-196-600℃
|
部分酸、堿
|
|
CF3
|
304L
|
304L
|
|
CF8M
|
316
|
316
|
|
CF3M
|
316L
|
316L
|
1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開 關位置避免誤操作。手柄上有明顯地開和關標識。
2、閥桿采用A182F（1Cr13）整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。
3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。
4、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。
6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所
PN1.6MPa主要連接尺寸及重量
|
公稱通經DN
|
150
|
200×
150
|
200
|
250×
200
|
250
|
300×
250
|
300
|
350×
300
|
350
|
400×3
50
|
400
|
450×
400
|
450
|
500×
450
|
500
|
600×
500
|
600
|
|
球孔d1
|
150
|
150
|
200
|
200
|
250
|
250
|
300
|
300
|
350
|
350
|
400
|
400
|
450
|
450
|
500
|
500
|
600
|
|
L
|
570
|
570
|
670
|
670
|
760
|
760
|
850
|
850
|
980
|
980
|
1080
|
1080
|
1220
|
1220
|
1360
|
1360
|
1750
|
|
H
|
219
|
219
|
273
|
273
|
360
|
360
|
395
|
395
|
430
|
430
|
470
|
470
|
550
|
550
|
580
|
580
|
700
|
|
手動
|
H1
|
330
|
330
|
398
|
398
|
495
|
495
|
580
|
580
|
625
|
625
|
670
|
670
|
698
|
698
|
840
|
840
|
1050
|
|
E
|
-
|
-
|
116
|
116
|
116
|
116
|
171
|
171
|
171
|
171
|
257
|
257
|
257
|
257
|
257
|
257
|
150
|
|
F
|
-
|
-
|
350
|
350
|
350
|
350
|
400
|
400
|
420
|
420
|
400
|
400
|
420
|
420
|
400
|
400
|
410
|
|
W
|
1050
|
1050
|
600
|
600
|
600
|
600
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
|
電動
|
H2
|
554
|
554
|
600
|
600
|
652
|
652
|
760
|
760
|
770
|
770
|
830
|
830
|
-
|
-
|
940
|
940
|
1020
|
|
L1
|
235
|
235
|
235
|
235
|
235
|
235
|
259
|
259
|
400
|
400
|
400
|
400
|
-
|
-
|
410
|
410
|
410
|
|
氣動
|
H3
|
666
|
666
|
736
|
736
|
926
|
926
|
1059
|
1059
|
1127
|
1127
|
1393
|
1393
|
1468
|
1468
|
1538
|
1538
|
1370
|
|
L2
|
776
|
776
|
736
|
736
|
776
|
776
|
1060
|
1060
|
1060
|
1060
|
1360
|
1360
|
1360
|
1360
|
1360
|
1360
|
2840
|
|
