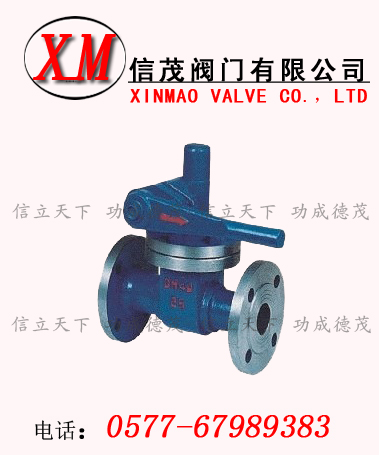

快速排污閥詳細資料：
Z44H快速排污閥是由閘閥演變而來的，利用齒輪轉90℃帶動閥桿提升實現開啟和關閉的目的?？焖倥盼坶y不僅結構簡單、密封性好，而且體積小，重量輕、材料耗用少、安裝尺寸小，特別是驅動力矩小，操作簡便，易實現快速啟閉?？焖倥盼坶y是直接依靠介質壓力產生的作用力來幫助作用于閥瓣上的機械荷密封的，作用在閥瓣上的機械載荷主要是來自壓縮彈簧，這種幾乎是固定的機械載荷。雖然對于壓縮彈簧，加載的排污閥可以通過調整彈簧力來達到良好密封，但密封壓差必須足夠強，以保證足夠的密封力，從而在閥正常運行時達到密封。密封壓差還應小于啟閉壓差，以確保開啟靈活。
快速排污閥安裝說明：
快速排污閥必須垂直安裝在水平管道上。將管道清洗干凈后，才可安裝閥門。
1、逆時針轉動手輪閥桿帶動閥芯逐漸上移，密封面脫開，閥芯上的導流座逐漸移出閥座內孔，形成窄縫間隙，介質通過閥座上的對稱節流孔進入閥座內部，少量介質可通過窄縫流出，逐漸降低系統壓力。
2、繼續逆時針轉動手輪，閥芯向上運動，導流座上的節流孔移出閥座內腔，較多的介質通過導流座和閥套節流后順利排出。
3、繼續逆時針轉動手輪，閥芯向上移至全開位置，此時，介質壓力大大降低，大量雜質可直接從閥套節流孔處排出，并在倒置的密封座處形成渦流，不斷清潔密封面，防止雜質粘附在密封面上。
4、順時針轉動閥門，閥桿帶動閥芯下移，此時排污已結束，系統壓力較低，閥套上的節流孔面積逐漸減小，導向套靠近閥座，并改變介質流向，介質經節流后以一定速度通過閥芯和閥做密封面，逐漸加強對密封面的清潔力度。
5、繼續轉動手輪，閥芯上的導流座進入閥座內孔，形成窄縫節流，由于排污接近結束，介質中雜質已經較少，導向套和閥座間的窄縫阻止了殘存的微小雜質流入密封面，介質通過窄縫快速流出，徹底清掃密封面，保證密封副接觸時達到零泄漏。
6、繼續轉動手輪，閥芯和密封座接觸。實現密封。排污閥閥體與閥蓋采用夾箍式連接,排污閥結構緊湊,排污閥拆卸方便,排污閥便于安裝,排污閥支管為焊接連接。排污閥采用壓力自緊式密封結構,排污閥密封圈由成型的石棉盤根制成,排污閥介質壓力越高、密封性越好。排污閥介質由支管流入向下排污。排污閥閥瓣為活塞式結構并進行滲硼處理。排污閥耐腐蝕抗沖蝕使用壽命長。
快速排污閥性能規范
|
型號
|
Z44H、P48H
|
Z44H、P48H
|
Z44H、P48H
|
|
壓力
|
1.6
|
2.5
|
4.0
|
|
適用溫度
|
≤425℃
|
|
適用介質
|
水、蒸氣
|
|
|
主要零件材料
|
零件名稱
|
材料
|
|
閥體閥蓋
|
鑄鋼WCB
|
|
閥桿齒輪軸
|
鉻不銹鋼2Cr13
|
|
閥瓣閥座
|
鉻不銹鋼2Cr13
|
|
填料
|
石墨石棉繩
|
|
手柄
|
鑄鋼WCB
|
|
彈簧
|
磷銅絲
|
外形尺寸和連接尺寸
|
型號
|
公稱壓力 PN(mm)
|
公稱通徑 DN(mm)
|
尺寸
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
z-d
|
H
|
L0
|
|
排污閥Z44H
P48H
|
1.6
|
25
|
160
|
115
|
85
|
65
|
-
|
14
|
4-14
|
160
|
180
|
|
32
|
180
|
135
|
100
|
78
|
-
|
16
|
4-18
|
180
|
200
|
|
40
|
230
|
145
|
110
|
85
|
-
|
16
|
4-18
|
220
|
220
|
|
50
|
250
|
160
|
125
|
100
|
-
|
16
|
4-18
|
230
|
240
|
|
65
|
265
|
180
|
145
|
120
|
-
|
18
|
4-18
|
250
|
280
|
|
80
|
280
|
195
|
160
|
135
|
-
|
20
|
8-18
|
280
|
350
|
|
100
|
350
|
215
|
180
|
155
|
-
|
20
|
8-18
|
400
|
500
|
|
2.5
|
25
|
160
|
115
|
85
|
65
|
-
|
16
|
4-14
|
160
|
180
|
|
32
|
180
|
135
|
100
|
78
|
-
|
18
|
4-18
|
180
|
200
|
|
40
|
230
|
145
|
110
|
85
|
-
|
18
|
4-18
|
220
|
220
|
|
50
|
250
|
160
|
125
|
100
|
-
|
20
|
4-18
|
230
|
240
|
|
65
|
265
|
180
|
145
|
120
|
-
|
22
|
8-18
|
250
|
280
|
|
80
|
280
|
195
|
160
|
135
|
-
|
22
|
8-18
|
280
|
350
|
|
100
|
350
|
230
|
190
|
160
|
-
|
24
|
8-23
|
400
|
500
|
|
4.0
|
25
|
160
|
115
|
85
|
65
|
58
|
16
|
4-14
|
160
|
180
|
|
32
|
180
|
135
|
100
|
78
|
66
|
18
|
4-18
|
180
|
200
|
|
40
|
230
|
145
|
110
|
85
|
76
|
18
|
4-18
|
220
|
220
|
|
50
|
250
|
160
|
125
|
100
|
88
|
20
|
4-18
|
230
|
240
|
|
65
|
265
|
180
|
145
|
120
|
110
|
22
|
8-18
|
250
|
280
|
|
80
|
280
|
195
|
160
|
135
|
121
|
22
|
8-18
|
280
|
350
|
|
