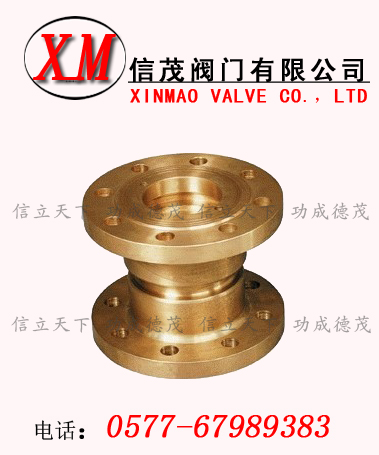

全銅比例式減壓閥概述:
比例式減壓閥,體積小,外形美觀,質量可靠,具有流量大,靈敏度高,開啟自如等特點,克服了內壓比例閥水壓通過活塞時形成的漲力,摩擦力大的缺點,使其性能更加穩定,使用壽命更長活塞運動自如,流體不隔層通過,提高了介質適用溫度。
該產品分為2:1、3:1、3:2
主要技術參數
型號
|
公稱壓力
PN(MPa)
|
公稱通徑
DN(MM)
|
L
|
Y43X-10T(B型)
|
1.0
|
50
|
85
|
65
|
102
|
80
|
122
|
100
|
140
|
125
|
160
|
150
|
178
|
200
|
230
|
Y43X-16T
|
1.6
|
50
|
85
|
65
|
102
|
80
|
122
|
100
|
140
|
125
|
160
|
150
|
178
|
200
|
230
|
主要外形尺寸
(法蘭連接尺寸PN1.0MPa按GB4216.4-84標準,PN1.6MPa按GB4216.5-84標準)
公稱通徑DN(MM)
|
尺寸(MM)
|
C
|
L
|
D
|
15
|
1/2"
|
80
|
50
|
20
|
3/4"
|
80
|
50
|
25
|
1"
|
90
|
54
|
32
|
1 1/4"
|
100
|
60
|
40
|
1 1/2"
|
110
|
68
|
50
|
2"
|
120
|
80
|
|
