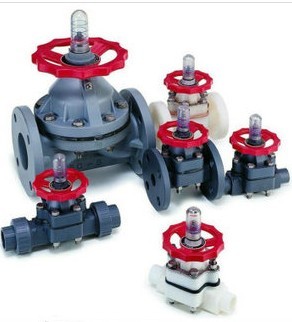

塑料隔膜閥使用范圍及結構特點：
1、適用于腐蝕介質的輸送及截流、流量的調節，根據材質不同使用溫度-14℃～140℃。
2、過流部件采用RPP或PVDF注塑件組裝而成，耐腐蝕性能優良。
3、密封件膜片采用F46或PFA制成，耐折次數≥12000次，耐腐蝕性能與F4相當。
4、采用螺桿升降結構，啟閉力矩大，平穩性好。
安裝與使用：
該閥門兩端法蘭與管路聯接時，要均勻擰緊螺栓，防止法蘭變形，造成泄漏。
順時針?lè )较蛐D手柄為關閉，反之開啟。
根據指示器位置可判斷開啟程度。
產品零件明細表：
|
序號
|
名稱
|
材質
|
序號
|
名稱
|
材質
|
|
1
|
螺母
|
A3/1Cr13
|
10
|
閥桿
|
45/1Cr13
|
|
2
|
指示器
|
45
|
11
|
螺栓
|
A3/1Cr13
|
|
3
|
限位罩
|
AS/PC
|
12
|
螺母
|
A3/1Cr13
|
|
4
|
壓緊螺母
|
RPP
|
13
|
銷
|
45
|
|
5
|
銘牌
|
PP
|
14
|
閥體
|
RPP/PVDY/CPVC
|
|
6
|
手輪
|
ABS
|
15
|
閥瓣
|
HT2-40
|
|
7
|
墊片
|
RPP
|
16
|
墊膜
|
EPDM
|
|
8
|
閥桿螺母
|
HT20-40/ZQSn5-5-5
|
17
|
襯片
|
PVDF
|
|
9
|
軸承
|
Gcr15
|
18
|
閥片
|
F46
|
結構尺寸：
|
公稱通徑DN/mm
|
結構尺寸
|
工作壓力(MPa)
|
重量(㎏)
|
|
D
|
D1
|
L
|
b
|
H
|
n
|
ф
|
RPP
|
CPVC
|
PVDF
|
RPP
|
CPVC
|
PVDF
|
|
15
|
95
|
65
|
125
|
14
|
125
|
4
|
14
|
0.6
|
0.6
|
1
|
0.8
|
1
|
1.2
|
|
20
|
105
|
75
|
135
|
16
|
130
|
4
|
14
|
0.6
|
0.6
|
1
|
0.9
|
1.3
|
1.6
|
|
25
|
115
|
85
|
145
|
16
|
145
|
4
|
14
|
0.6
|
0.6
|
1
|
1
|
1.5
|
1.8
|
|
32
|
135
|
100
|
160
|
16
|
180
|
4
|
18
|
0.6
|
0.6
|
1
|
1.3
|
2
|
2.4
|
|
40
|
145
|
110
|
180
|
18
|
220
|
4
|
18
|
0.6
|
0.6
|
1
|
1.8
|
2.5
|
3
|
|
50
|
160
|
125
|
210
|
20
|
250
|
4
|
18
|
0.6
|
0.6
|
1
|
2.5
|
3.2
|
3.9
|
|
65
|
180
|
145
|
250
|
22
|
280
|
4
|
18
|
0.6
|
0.6
|
1
|
5
|
6.5
|
7.8
|
|
80
|
195
|
160
|
300
|
25
|
340
|
4
|
18
|
0.6
|
0.6
|
1
|
6.1
|
7.5
|
8.9
|
|
100
|
215
|
180
|
350
|
25
|
370
|
8
|
18
|
0.6
|
0.6
|
1
|
9.7
|
12.6
|
15
|
|
125
|
245
|
210
|
400
|
30
|
420
|
8
|
18
|
0.4
|
0.4
|
0.6
|
13.5
|
17.6
|
21
|
|
150
|
280
|
240
|
460
|
30
|
480
|
8
|
23
|
0.4
|
0.4
|
0.6
|
25
|
31
|
37
|
|
200
|
335
|
295
|
570
|
35
|
625
|
8
|
23
|
0.4
|
0.4
|
0.4
|
36.5
|
47
|
56
|
|
250
|
390
|
350
|
680
|
40
|
726
|
12
|
23
|
0.4
|
0.4
|
0.4
|
58
|
69
|
105
|
|
