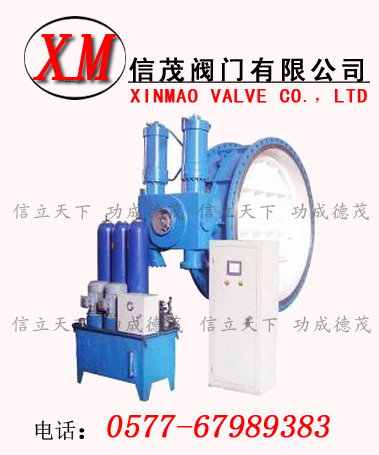

蓄能式液控蝶閥產品簡介　

液控緩閉止回蝶閥是目前國內外較先進的管路控制設備，主要安裝于水利、電力、給排水等各類泵站的水泵出口，替代止回閥和閘閥的功能。工作時，閥門與管道主機配合，按照水力過渡過程原理，通過預設的啟閉程序，有效消除管路水錘，實現管路的可靠截止，起到保護管路系統安全的作用。

信茂生產的液控緩閉止回蝶閥流阻系數小、自動化程度高、功能齊全、性能穩定可靠，是我公司設計人員在廣泛搜集、研究、總結國內外同類產品性能的基礎上，引入閥門、液壓、電氣等行業的多項研究成果，厚積而薄發，開發出來的新一代智能化高效節能產品。公司技術力量雄厚，并可根據用戶的特殊要求單獨進行設計，多方位滿足廣大用戶對該類產品的需要。

該產品主要有如下特點：

可取代水泵出口處原電動閘閥和止回閥的功能，并把機、電、液系統集成為一個整體，減少占地面積及基建投資。

電液控制功能齊全，無需另外配置即可以作為一個獨立的系統單機就地調試、控制；也可以作為集散性控制系統（DCS）的一個設備單元，通過I/O通道由中央計算機進行集中管理，與水泵、及其他管道設備實現聯動操作；并配有手動功能，無動力電源時也可以實現手動開、關閥，滿足特殊工況下的閥門調試、控制要求。

可控性好，調節范圍大、適應性強。電液控制系統設有多處調節點，可以按不同的管道控制要求進行啟閉程序設置，保證在滿足開、關閥條件時，閥門能夠自動按預先設定的時間、角度開啟和分快關、慢關兩階段。并能實現無電關閥，有效消除破壞性水錘，防止水泵和水輪機組飛逸事故的發生，降低管網系統的壓力波動，保障設備的安全可靠運行。

主閥密封面為三偏心金屬密封或雙偏心橡膠密封結構，啟閉輕松、密封可靠；并有一道額外加大的偏心，使閥門具有良好的自關閉、自密封性能。中、小通徑蝶板設計成流線型平板結構，大通徑蝶板設計成雙平板桁架式結構，排擠小，水流平順，閥門流阻系數僅為 0.15～0.8，遠小于止回閥的流阻系數（1.7～2.6）,節能效果明顯。

蓄能式液控蝶閥型號說明

 H  D  7   ※   4  3  ※  –  ※  ※

閥門材料：　無 灰鑄鐵 Q 球墨鑄鐵 C 碳鋼

公稱壓力：  單位: kg/㎝2

密封材料：　X  優質丁腈橡膠  H 不銹鋼

結構形式：　3 三偏心結構

連接方式：  法蘭連接

液控特征：  X   蓄能器　

+P  電氣為PLC智能控制

驅動方式： 液壓傳動

 產品類別：  蝶閥

功能特征：  緩閉功能
