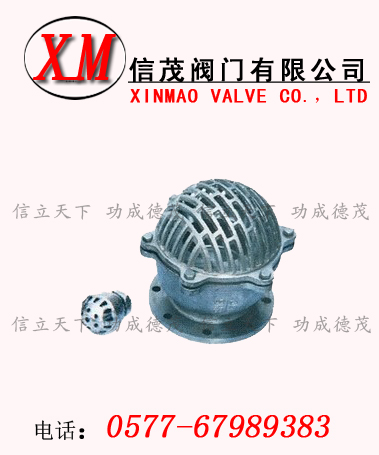

不銹鋼底閥概述：底閥是一種節約能源的閥門,一般安裝在水泵水下吸管的底端.限制水泵管內液體返回水源,起著只進不出的功能.閥蓋上有很多個進水品和加強筋,起到了不易堵塞,主要應用在抽水的管路上.水道和支承的作用.口徑有單瓣,雙瓣,多瓣型.有法蘭連接和螺紋連接。其他名稱：內螺紋升降式底閥、井底閥、吸水閥、濾水閥、蓮蓬頭；升降式底閥－法蘭井底閥；旋啟式底閥－法蘭旋啟式井底閥。
應用范圍：
溫州信茂閥門生產的底閥設計合理，制造工藝先進，安裝、使用、檢修方便。并具有摩擦阻力小，使用壽命長，節能等優點，廣泛適用于石化、化工、紡織、印染、冶金、礦山、排灌等行業的水泵配套設施。
結構特點：
1.底閥結構不論是從流量，還是從工藝要求來看都很理想，此外在排空的時候不會(huì )產生湍流現象．
2.可提供所有現行國際標準的接口，如焊接式，卡箍式或螺紋式等．
3.閥體表面可根據客戶要求采用機械拋光或電拋光，精度可達到0.25um．
4.底閥可配手動，也可配備氣動每臺水泵要安裝一只底閥，底閥通常安裝于水面以下，而水上式底閥則安裝于水面以上，它是老式底閥的更新?lián)Q代產品，是理想的引水設備而且亦可取代真空泵及抽真空裝置。
性能規范
|
型號
|
公稱壓力
|
試驗壓力
|
工作溫度℃
|
適用介質
|
|
強度（水）MPa
|
密封（水）MPa
|
|
H42X-2.5
|
0.25
|
0.4
|
0.25
|
≤50
|
水
|
主要零件材料
|
零件名稱
|
材料
|
|
閥體、閥蓋、閥瓣
|
灰鑄鐵
|
|
密封圈
|
橡膠
|
|
墊片
|
石棉板
|
外形尺寸和連接尺寸
|
型號
|
公稱通徑DN（mm）
|
尺寸
|
重量
|
|
D
|
D1
|
D2
|
b-f
|
Z-Φd
|
D0
|
h0
|
H
|
|
H42X-2.5
|
50
|
140
|
110
|
90
|
16-3
|
4-14
|
135
|
17
|
142
|
4
|
|
65
|
160
|
130
|
110
|
16-3
|
4-14
|
168
|
25
|
180
|
6.5
|
|
80
|
185
|
150
|
125
|
18-3
|
4-18
|
198
|
32
|
197
|
8.5
|
|
100
|
205
|
170
|
145
|
18-3
|
4-18
|
247
|
40
|
230
|
143.5
|
|
125
|
235
|
2500
|
175
|
20-3
|
8-18
|
272
|
43
|
270
|
18
|
|
150
|
260
|
225
|
200
|
20-3
|
8-18
|
315
|
38
|
297
|
24
|
|
200
|
315
|
280
|
255
|
22-3
|
8-18
|
405
|
65
|
382
|
38
|
|
250
|
370
|
335
|
310
|
24-3
|
12-18
|
465
|
84
|
460
|
64
|
|
300
|
435
|
395
|
262
|
24-4
|
12-23
|
510
|
90
|
530
|
98
|
|
