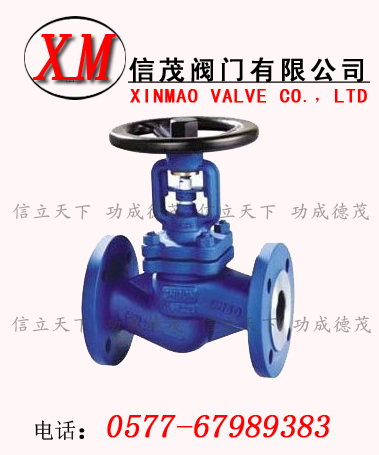

波紋管截止閥概述：
波紋管密封截止閥是引進國外先進技術 、采用國外金屬波紋管密封技術制造，高性能的彈性金屬波紋管，使用壽命特別長。
國標波紋管截止閥適用于公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，降低能源損失，提高工廠設備安全。并符合國際密封標準。密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。
波紋管截止閥采用波紋管密封的設計，完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，不但提高了使用能源效率，增加生產設備安全性，減少了維修費用及頻繁的維修保養，還提供了清潔安全的工作環境。
應用范圍：
波紋管截止閥適用于石油、化工、制藥、化肥、電力等行業的各種工況管路上，用于切斷或接通管路介質。
結構特點：
1.雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會(huì )避免。
2.結構合理、密封可靠、性能優良、造型美觀。
3.沒有流體損失，降低能源損失，提高工廠設備安全。
4.密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長，減少維修次數，降低經營成本。
5.堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件。
6.截止閥閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
7.閥桿升降位置指示更直觀。
標準規范：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
技術規范
|
構形式
|
BB-BG-OS & Y
|
|
驅動方式
|
手動
|
|
電動
|
|
設計標準
|
GB12235
|
|
結構長度
|
GB12221
|
|
連接法蘭
|
GB9113、JB/T79、HG20596
|
|
試驗和檢驗
|
JB/T 9092、GB/T13927
|
產品性能規范
|
公稱壓力
（MPa）
|
殼體試驗壓力
（MPa）
|
密封試驗壓力
(MPa)
|
適用溫度
(℃)
|
|
1.6
|
2.4
|
1.76
|
≤350℃
|
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
|
6.4
|
9.6
|
7.04
|
主要零部件材質
|
序號
|
名稱
|
材質
|
|
1
|
閥體
|
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
|
|
2
|
閥瓣
|
25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
|
|
3
|
軸銷
|
25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
|
|
4
|
閥桿
|
25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
|
|
5
|
波紋管組件
|
1Cr18Ni9Ti、304、316、304L、316L
|
|
6
|
墊片
|
柔性石墨+不銹鋼、PTFE
|
|
7
|
閥蓋
|
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
|
|
8
|
雙頭螺栓
|
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV
|
|
9
|
六角螺母
|
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV
|
|
10
|
填料
|
柔性石墨
|
|
11
|
填料壓蓋
|
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
|
|
12
|
閥桿螺母
|
銅合金
|
|
13
|
手輪
|
WCB、QT400-18
|
規格尺寸表
|
型號
|
WJ41-16
|
|
壓力等級
|
PN16
|
|
口徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
H
|
190
|
195
|
225
|
260
|
280
|
310
|
340
|
395
|
435
|
470
|
535
|
590
|
630
|
680
|
720
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量(Kg)
|
5
|
5
|
5.5
|
11
|
13.5
|
19
|
26
|
36
|
46
|
74
|
102
|
168
|
270
|
420
|
620
|
|
型號
|
WJ41-25
|
|
壓力等級
|
PN25
|
|
口徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
H
|
190
|
195
|
225
|
260
|
280
|
310
|
340
|
395
|
435
|
470
|
535
|
590
|
630
|
680
|
720
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量(Kg)
|
5
|
5
|
5.5
|
11
|
14
|
20
|
27
|
37
|
48
|
77
|
105
|
172
|
3100
|
520
|
690
|
|
型號
|
WJ41-40
|
|
壓力等級
|
PN40
|
|
口徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
H
|
190
|
195
|
225
|
260
|
280
|
310
|
340
|
395
|
435
|
470
|
535
|
590
|
630
|
680
|
720
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量(Kg)
|
5
|
5
|
5.5
|
11
|
14.5
|
21
|
28
|
39
|
50
|
80
|
108
|
176
|
350
|
590
|
790
|
|
