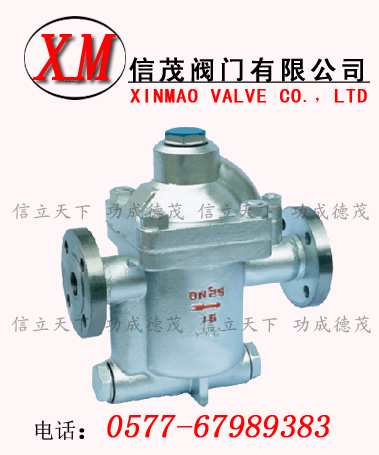

倒吊桶疏水閥概述：
倒吊桶疏水閥工作原理：
當裝置剛啟動時，管道內的空氣和低溫凝結水進入疏水閥內，倒吊桶靠自身重量下墜，倒吊桶連接杠桿帶動閥心開啟閥門，空氣和低溫凝結水迅速排出。當蒸汽進入倒吊桶內，倒吊桶的蒸汽產生向上浮力，倒吊桶上升連接杠桿帶動閥心關閉閥門。倒吊桶上開有一小孔，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊桶失去浮力，靠自身重量向下沉，倒吊桶連接杠桿帶動閥心開啟閥門，循環工作，間斷排水。
倒吊桶疏水閥內部是一個倒吊桶為液位敏感件，吊桶開口向下，倒吊桶連接杠桿帶動閥心開閉閥門。倒吊桶式疏水閥能排空氣，不怕水擊，抗污性能好。過冷度小，漏汽率小于3%，最大背壓率為75%，連接件比較多，靈敏度不如自由浮球式疏水閥。因倒吊桶式疏水閥是靠蒸汽向上浮力關閉閥門，工作壓差小于0.1MPA時，不適合選用。
倒吊桶疏水閥主要用途：CS45H倒吊桶疏水閥用于蒸汽主管、醫院消毒器、濃縮裝置、圓筒式干燥機、熱風式干燥機、硫化機、熱交換器、分汽缸、蒸餾器等。超小型、重量輕的ES5型倒吊桶疏水閥最適用于染聲機、洗滌機器、空調機等。全不銹鋼的ESU5型倒吊桶疏水閥專為醫院用汽設備、食品工業制造。
CS15H鐘形浮子式倒吊桶疏水閥用于蒸汽主管、分汽缸、熱交換器、硫化機、熱風式干燥機、圓筒式干燥機、蒸餾器、濃縮裝置、醫院消毒器等。超小型、重量輕的ES5型最適用于空調機、洗滌機器、染聲機等。全不銹鋼的ESU5型專為食品工業、醫院用汽設備制造。
耐磨損的SCCV關閉方式：
SCCV關閉系統是自動定心，自動關閉系統(SelfClosingandCente-ringValveSystem）的英文縮寫，下同。該關閉方式突破了傳統的設計，巧妙地利用凝結水土流出時的吸力和閥內的壓力使閥芯關閉。使閥芯在關閉過程中具有緩衡作用，減少了閥芯閥座間的磨損。
特點及性能：
對凝結水的發生量適應性強，即可間歇排放，又可連續排放。
2、無與倫比的SCCV關閉系統，獨特設計，具有補償杠桿機械產生的誤差，避免關閉時的鋼性碰撞，關閉十分可靠，壽命長久。
3、內部零件全部采用不銹鋼制造，并且安裝在閥蓋上，維修保養極為方便。
4、背壓率高。(90％)。
5、汽水分離可靠(水汽經U型通道從閥下部進入)，閥內始終處于水封狀態，有效阻止蒸汽泄漏。
6、敝口形的浮子抗水擊。吊桶上設有溢出排氣孔，可有效防止蒸汽汽鎖、空氣氣堵現象。(非凝結性的高溫空氣也可排除)。
主要外型及連接尺寸
|
產品型號
Produstion Type
|
公稱通徑DN(mm)
Nominal Diameter
|
連接方式
|
使用壓力范圍
（Mpa)
|
最高允許溫度℃
Max Vouchsafement Temperature
|
閥體材質
Material Of Body
|
外形尺寸
|
|
L
|
H1
|
H2
|
W
|
|
ES5
(CS15H-3.7.11.16)
|
15
20
25
|
內螺紋
ZG1/2"-1"
|
0.01-0.3/0.7/1.1/1.6
|
350
|
ZG1Cr18Ni9Ti
|
138
|
72
|
94
|
103
|
|
ESH5
(CS15H-3.7.11.16P)
|
15
20
25
|
內螺紋
ZG1/2"-1"
|
0.01-0.3/0.7/1.1/1.6/21
|
350
|
ZG1Cr18Ni9Ti
|
138
|
72
|
94
|
103
|
|
ESH5F
(CS45H-3.7.11.16P)
|
15
20
25
|
法蘭
Flange
|
0.01-0.3/0.7/1.1/1.6/21
|
350
|
WCB
|
210
|
72
|
94
|
103
|
|
ES8B
(CS15H-5.8.16)
|
15
20
25
|
內螺紋
ZG1/2"-1"
|
0.01-0.5/0.8/1.6
|
220
|
WCB
|
138
|
72
|
94
|
103
|
|
ES8N
(CS15H-5.8.16
|
15
20
25
|
內螺紋
ZG1/2"-1"
|
0.01-0.5/0.8/1.6
|
220
|
WCB
|
138
|
72
|
94
|
103
|
|
ES8BF
(CS45H-5.8.16)
|
15
20
25
|
法蘭
Flange
|
0.01-0.5/0.8/1.6
|
220
|
WCB
|
210
|
72
|
94
|
103
|
|
ES8NF
(CS45H-5.8.16)
|
15
20
25
|
法蘭
Flange
|
0.01-0.5/0.8/1.6
|
220
|
WCB
|
210
|
72
|
94
|
103
|
|
ES10
(CS15H-8.8.16)
|
20-40
|
內螺紋
ZG1/2"-1"
|
0.01-0.8/1.2/1.6
|
220
|
WCB
|
200
|
93
|
132
|
142
|
|
ES10F
(CS45H-8.12.16)
|
15-25
32-50
|
法蘭
Flange
|
0.01-0.8/1.2/1.6
|
220
|
WCB
|
270
|
93
|
132
|
142
|
|
ES12N
(CS45H-16)
|
15-25
32-50
|
法蘭
Flange
|
0.01-1.6
|
200
|
WCB
|
280
|
93
|
132
|
142
|
|
