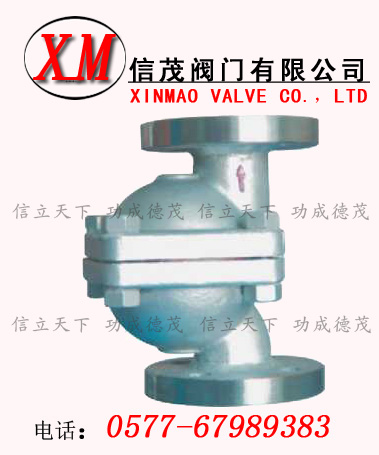

立式自由浮球疏水閥概述：
立式自由浮球式疏水閥是目前國內最先進的蒸汽疏水閥之一，產品技術質量和制造工藝達到國際上同類產品的最高水平。我公司引進國外最先進的空心浮球研磨專用設備，對不銹鋼自由浮球進行精細研磨，浮球圓度誤差達到直徑的千分之二，由于浮球精度高，能確保疏水閥的密封性能，整個球面都可為密封面，使用壽命很長。 立式自由浮球式疏水閥適用于蒸汽管網及各種小型加熱設備裝置，阻止蒸汽泄漏；不受壓力、溫度、冷凝水流量波動的影響，連續排水，有水即排，能使加熱設備達到?jīng)]有凝結水存聚。它的最大優點是可垂直安裝于蒸汽管道上，使用方便。
立式自由浮球疏水閥工作原理
立式自由浮球式蒸汽疏水閥的結構簡單，內部只有一個精細研磨的不銹鋼空心浮球，既是浮子又是啟閉件，無易損零件，使用壽命很長。裝置剛起動時，管道內出現空氣和低溫冷凝水，雙金屬自動排空氣元件把浮球推離閥座，閥門打開，排除不凝結氣體，低溫冷凝水流進疏水閥，浮球上升，凝結水迅速排放。裝置很快提升溫度，管道內溫度上升到飽和溫度之前，雙金屬自動排空氣元件感溫變型伸直；蒸汽疏水閥進入正常運行狀況，浮球隨液位升降調節閥孔流量；當凝結水停止進入時，浮球隨介質流向逼近閥座，關閉閥門。立式自由浮球式蒸汽疏水閥的閥座總處于液位以下，形成水封，無蒸汽泄漏。
CS41H自由浮球式(立式)疏水閥根據浮力的原理，使閥體內的浮球隨水位變化作升降運動，以達到閥門啟閉，即排水阻汽的作用。尤其對壓力低、排水量低和溫度穩定性要求高，不宜帶存凝結水的蒸汽設備更為適用。能排連續飽和水，至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。能連續排水、性穩定、排水量大、漏水量小。
主要外形尺寸
|
型號（DN）
|
公稱通徑
|
公稱壓力PN（MPa）
|
外形尺寸
|
|
L
|
D
|
D1
|
D2
|
f
|
d
|
Z-Φd
|
|
CS41H-16/25-3NL
|
15
|
1.6
2.5
|
160
|
95
|
65
|
45
|
2
|
14
|
4-14
|
|
20
|
160
|
105
|
75
|
55
|
2
|
14
|
4-14
|
|
25
|
160
|
115
|
85
|
65
|
2
|
14
|
4-14
|
|
32
|
250
|
140
|
100
|
78
|
2
|
16
|
4-18
|
|
40
|
250
|
150
|
110
|
85
|
3
|
16
|
4-18
|
|
50
|
250
|
165
|
125
|
100
|
3
|
16
|
4-18
|
主要外形尺寸
|
|
公稱通徑
|
L
|
D
|
T
|
G
|
C
|
n-Φd
|
H
|
|
CS41H-150Lb
|
1/2″
|
15
|
210
|
89
|
12
|
35
|
60.5
|
4-15
|
175
|
|
3/4″
|
20
|
210
|
89
|
12
|
43
|
70
|
4-15
|
175
|
|
1″
|
25
|
210
|
108
|
12
|
51
|
79.5
|
4-15
|
175
|
|
Cs41h-300Lb
|
1/2″
|
15
|
210
|
95
|
15
|
35
|
66.5
|
4-15
|
175
|
|
3/4″
|
20
|
210
|
117
|
16
|
43
|
82.5
|
4-19
|
175
|
|
1″
|
25
|
210
|
124
|
18
|
51
|
89
|
4-19
|
175
|
|
