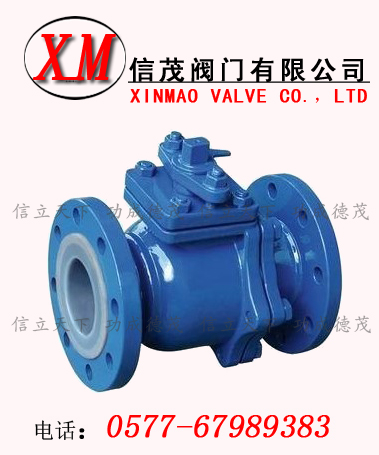

襯氟法蘭球閥概述：
襯氟法蘭球閥可分為對分二片式和三片式兩種結構型式，除具有的流體阻力小，啟閉速度快，結構簡單外，采用FEP襯里層的球閥,具有極高的化學穩定性,可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質。采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護。啟閉件球件與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性。結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏。
基本型號
|
手動
|
Q41F3
|
蝸輪
|
Q341F3
|
|
Q41F46
|
Q341F46
|
|
氣動
|
Q641F3
|
電動
|
Q941F3
|
|
Q641F46
|
Q941F46
|
技術規范
|
設計標準
|
GB12237
|
|
結構長度
|
GB12221
|
|
法蘭標準
|
JB/T79-94
|
|
GB9113.1-26
|
|
檢驗試驗
|
JB/T9092-99
|
|
驅動方式
|
手動、電動、氣動、蝸輪
|
主要零部件材料表
|
序號
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹耐酸鑄鋼
|
超低碳不銹耐酸鑄鋼
|
|
Z
|
C
|
P8
|
R8
|
R3
|
R3
|
|
1
|
閥體／閥蓋
|
A216-C
|
A216-WCB
|
A351-CF8
|
A351-CF8M
|
A351-CF3
|
A351-CF3M
|
|
2
|
球體/閥桿
|
A216-WCB
|
A351-CF8
|
A351-CF8M
|
A351-CF3
|
A351-CF3M
|
|
3
|
襯里／閥座
|
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
|
|
4
|
填料/壓蓋
|
PTFE(F4)
|
A351-CF3
|
A351-CF3
|
|
5
|
填料
|
A216-WCB
|
A351-CF8
|
A351-CF8
|
|
6
|
支架
|
A193-B7
|
A194-8
|
A193-B8M
|
|
7
|
緊固螺栓
|
A193-B7
|
A193-B8M
|
A194-8
|
|
8
|
螺母
|
A194-2H
|
A194-8
|
A194-8
|
|
9
|
操作手柄
|
A216-WCB
|
A216-WCB
|
A216-WCB
|
|
