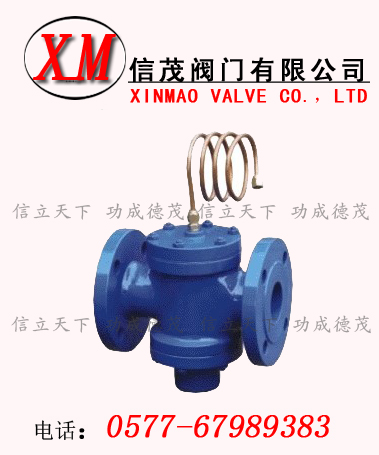

自力式壓差控制閥概述：
自力式壓差控制閥是一種自動恒定壓差的水力工況平衡專用閥，應用于集中拱熱、中央空調等水系統中，有利于被控系統各用戶和末端裝置的自主調節，尤其適用于分戶計量供暖系統和變流量空調系統。
結構特點
ZYC型自力式壓差控制閥的本體是由能改變流通阻力的雙通道自動調節閥和由膜片分隔而成兩個獨立小室的控制器組合而成，一側小室與回水管道相通。使用時安裝在回水管道上。通道自動調節閥是執行器，其動作的動力來源于供水壓力P1與回水壓力P2之間的壓力差變化?？刂破魇且粋€(gè)壓差比較器，其壓差值是按被控采暖系統的阻力選用，回水側內的彈簧反力用來平衡供水與水間的壓力差。當被控采暖系統的一些用戶進行室溫調節，阻力增加或減少時，會(huì )引起循環流量變化，直至膜片兩側的壓力平衡為止，使被控系統內部自動調節。
平衡閥安裝尺寸 ZYC-16注：法蘭尺寸執行GB4216-84國家標準
|
公稱壓力
|
安裝方式
|
閥長(mm)
|
高度
|
流量m3/h
|
|
定壓差型
|
可調壓差型
|
|
DN15
|
螺紋連接
|
100
|
95
|
145
|
0.2-1
|
|
DN20
|
110
|
100
|
150
|
0.3-1.5
|
|
DN25
|
法蘭連接
|
115
|
110
|
165
|
0.5-2
|
|
DN32
|
130
|
140
|
190
|
1-4
|
|
DN40
|
210
|
190
|
340
|
1.5-6
|
|
DN50
|
225
|
205
|
355
|
2-8
|
|
DN65
|
240
|
240
|
390
|
3-12
|
|
DN80
|
280
|
300
|
500
|
5-20
|
|
DN100
|
295
|
350
|
550
|
10-30
|
|
DN125
|
320
|
380
|
580
|
15-45
|
|
