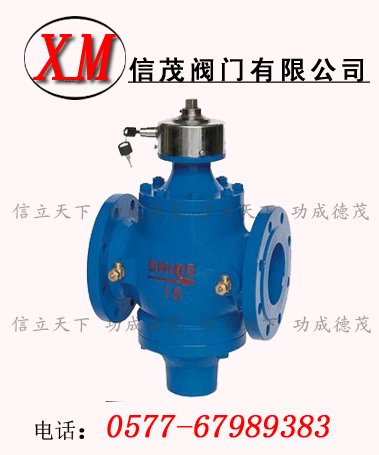

自力式流量控制平衡閥詳細資料：
概述：ZL47F自力式流量平衡閥是一種利用介質本身的壓力變化來進行自我調控，從而保持流經被控系統流量平衡的閥門，具有流量指示，可在線調節，適用于供熱及空調系統等非腐蝕性介質的流量控制，運行前一次測試調節，可使系統流量自動互定在預先設置的設定直。該閥門流量調節準確，操作簡單，運做平穩，性能可靠，使用壽命長。本閥門是種平衡閥，適用于各種液體管路系統，是一種較為理想的新型節能閥門。該閥設有刻度的數字顯示，可直觀調到任一位置，并可鎖定。
特點：
該閥主要應用于工業和民用建筑采暖管路系統。目前在一些管網系統中存在著水力失調問題，平衡閥提供了解決這一總是的手段，和它可以準確的調節壓降和流量，用以改善管網系統中液體流動狀況，達到管網液體平衡和節約能源的目的。
在雙管網工程改造中，應用此閥門仍可節約能源，得到較好的效果。下圖為幾種閥門的流量特性曲線，本公司生產的是其中等百分比特性閥門。從曲線圖上可知開度一個相等到的變化率，則流量的變化率相等，其特點是開度大時流量大，開度小時則流量小。而工程中大都在流量大時應用，等到百分比閥門洽洽適用這種要求。根據這一特瞇，可以自如的予置某一流量（快開閥門和線性閥門則不具備這種功能）而且當需要變化時，還能知道變化量。達到理想狀態。
主要技術參數
|
公稱壓力(MPa)
|
殼體試驗壓力(MPa)
|
適用溫度
|
適用介質
|
|
1.6
|
2.4
|
≤100℃
|
水、油等非腐蝕性液體
|
自力式流量平衡閥(帶鎖)主要連接尺寸
|
公稱通徑
(mm)
|
尺 寸
|
|
L
|
H1
|
H2
|
|
15
|
110
|
122
|
70
|
|
20
|
110
|
122
|
70
|
|
25
|
115
|
137
|
74
|
|
32
|
160
|
182
|
91
|
|
40
|
200
|
191
|
147
|
|
50
|
215
|
197
|
147
|
|
65
|
230
|
205
|
154
|
|
80
|
275
|
259
|
181
|
|
100
|
290
|
268
|
211
|
|
125
|
315
|
334
|
227
|
|
150
|
350
|
357
|
260
|
|
200
|
430
|
407
|
303
|
|
250
|
520
|
452
|
367
|
|
300
|
635
|
486
|
430
|
|
350
|
670
|
555
|
495
|
|
