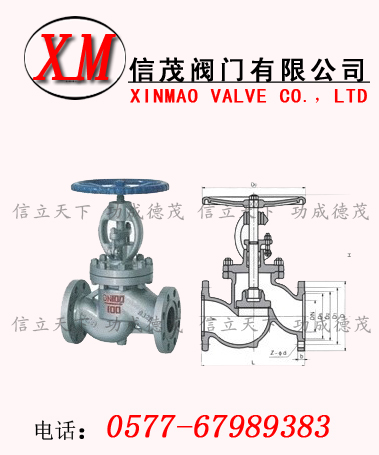

法蘭連接鑄鋼截止閥概述：
法蘭連接鑄鋼截止閥適用于公稱壓力PN1.6～16.0Mpa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管道上，切斷或接通介質。適用介質為：水、油品、蒸汽、酸性介質等。操作方式有：手動、齒輪傳動、電動、氣動等。
結構特點：
1.產品按國家標準GB12235，結構合理,密封可靠，性能優良、造形美觀。
2.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨。
3.閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4.可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
5.閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
6.倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠，填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行.
鑄鋼截止閥工作原理和選用規則：
鑄鋼截止閥只許介質單向流動，安裝時有方向性。截止閥的結構長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。
鑄鋼截止閥分為三類：直通式截止閥、直角式截止閥及直流式斜截止閥。
最明顯的優點是：在開啟和關閉過程中，由于閥瓣于閥體密封面間的摩擦力比閘閥小，因而耐磨。開啟高度一般僅為閥座通道直徑的1/4，因此比閘閥小的多。通常在閥體和閥瓣上只有一個密封面，因而制造工藝性比較好，便于維修。
截止閥公稱壓力或壓力級：PN1.0-16.0MPa、ANSICLASS150-900、JIS10-20K，公稱通徑或口徑：DN10~500、NPS1/2~36"，截止閥連接方式：法蘭、對焊、螺紋等，適用溫度：-196℃~700℃，截止閥驅動方式：手動、傘齒輪傳動、氣動、電動、液動、氣液聯動、電液聯動，閥體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8（304）、CF3（304L）、CF8M（316）、CF3M（316L）、Ti。截止閥選用不同的材質。
鑄鋼截止閥的選用原則是：
1.高溫、高壓介質的管路或裝置上宜選用截止閥。如火電廠、核電站，石油化工系統的高溫、高壓管路上。
2.管路上對流阻要求不嚴的管路上。即對壓力損失考慮不大的地方。
3.小型閥門可選用針閥、儀表閥、取樣閥、壓力計閥等。
4.有流量調節或壓力調節，但對調節精度要求不高，而且管路直徑又比較小，如公稱通經≤50mm的管路上，宜選用。
5.合成工業生產中的小化肥和大化肥宜選用公稱壓力PN160公稱壓力16MPa或PN320公稱壓力32MPa的高壓角式截止閥或高壓角式截止閥。
6.氧化鋁拜耳法生產中的脫硅車間、易結焦的管路上，易選用閥體分開式、閥座可去處的、硬質合金密封副的直流式截止閥或直流式截止閥。
7.城市建設中的供水、供熱工程上，公稱通經較小的管路，可選用截止閥、平衡閥或柱塞閥，如公稱通經小于150mm的管路上。
性能參數
|
型號
|
J41H-16C～160C
|
J41Y-16C～160C
|
J41W-16P～160P
|
|
工作壓力（MPa）
|
1.6～16.0
|
|
適用溫度（℃）
|
≤425
|
≤150
|
|
適用介質
|
水、蒸汽、油品
|
弱腐蝕性介質
|
|
材料
|
閥體、閥蓋
|
碳素鋼
|
鉻鎳鈦不銹鋼
|
|
閥桿
|
鉻不銹鋼
|
鉻鎳鈦不銹鋼
|
|
密封面
|
堆焊鐵基合金
|
堆焊硬基合金
|
本體材料
|
|
填料
|
石棉石墨、柔性石墨、聚四氟乙烯
|
壓力試驗MPa
|
公稱壓力
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
24.0
|
|
水密封試驗
|
1.8
|
2.8
|
4.4
|
7.4
|
11.0
|
18.0
|
|
上密封試驗
|
1.8
|
2.8
|
4.4
|
7.04
|
11.0
|
18.0
|
|
氣密封試驗
|
0.4-0.7
|
主要零件材料及性能
|
體蓋扳
|
閥桿
|
密封面
|
墊片(環)
|
填料
|
工作溫度℃
|
適用介質
|
|
WCB
|
2Cr13
|
13Cr
STL
本體材料
尼龍
|
增強柔性石墨
1Crl3／柔性石墨
08軟鋼
0Cr18Ni9Ti
OCr18Ni12Mo2Ti
|
柔性石墨
增強柔性石墨
SFB-260
SFP-260
|
≤425
|
水、蒸汽、油品
|
|
WC1
|
38CrMoAI
25Cr2MoV
|
≤450
|
|
WC6
|
≤540
|
|
WC9
|
≤570
|
|
ZGCr5Mo
|
≤540
|
|
ZG1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
≤200
|
硝酸類
|
|
ZGCr18Ni12Mo2Ti
|
1C18Ni12Mo2Ti
|
≤200
|
醋酸類
|
PN l．6MPa規格主要尺寸
|
1.6MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-Φd
|
H
|
D0
|
|
凸面法蘭
RF
J41H
J41Y
J41W
J41F
J41N
16C
16P
16R
16I
|
10
|
130
|
90
|
60
|
40
|
14
|
4-Φ14
|
198
|
120
|
|
15
|
130
|
95
|
65
|
45
|
14
|
4-Φ14
|
218
|
120
|
|
20
|
150
|
105
|
75
|
55
|
14
|
4-Φ14
|
258
|
140
|
|
25
|
160
|
115
|
85
|
65
|
14
|
4-Φ14
|
275
|
140
|
|
32
|
180
|
135
|
100
|
78
|
16
|
4-Φ18
|
280
|
160
|
|
40
|
200
|
145
|
110
|
85
|
16
|
4-Φ18
|
330
|
180
|
|
50
|
230
|
160
|
125
|
100
|
16
|
4-Φ18
|
350
|
200
|
|
65
|
290
|
180
|
145
|
120
|
18
|
4-Φ18
|
370
|
280
|
|
80
|
310
|
195
|
160
|
135
|
20
|
8-Φ18
|
400
|
280
|
|
100
|
350
|
215
|
180
|
155
|
20
|
8-Φ18
|
415
|
320
|
|
125
|
400
|
245
|
210
|
185
|
22
|
8-Φ18
|
460
|
360
|
|
150
|
480
|
280
|
240
|
210
|
24
|
8-Φ23
|
510
|
450
|
|
200
|
600
|
335
|
295
|
265
|
26
|
12-Φ23
|
710
|
500
|
|
250
|
650
|
405
|
335
|
320
|
30
|
12-Φ25
|
786
|
550
|
|
300
|
750
|
460
|
410
|
375
|
30
|
12-Φ25
|
925
|
600
|
2.5MPa規格主要尺寸
|
2.5MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-Φd
|
H
|
D0
|
|
|
10
|
130
|
90
|
60
|
40
|
16
|
4-Φ14
|
198
|
120
|
|
15
|
130
|
95
|
65
|
45
|
16
|
4-Φ14
|
218
|
120
|
|
20
|
150
|
105
|
75
|
55
|
16
|
4-Φ14
|
258
|
140
|
|
25
|
160
|
115
|
85
|
65
|
16
|
4-Φ14
|
275
|
140
|
|
32
|
180
|
135
|
100
|
78
|
18
|
4-Φ18
|
280
|
160
|
|
40
|
200
|
145
|
110
|
85
|
18
|
4-Φ18
|
330
|
180
|
|
50
|
230
|
160
|
125
|
100
|
20
|
4-Φ18
|
350
|
200
|
|
65
|
290
|
180
|
145
|
125
|
22
|
8-Φ18
|
400
|
280
|
|
80
|
310
|
195
|
160
|
135
|
22
|
8-Φ18
|
355
|
280
|
|
100
|
350
|
230
|
190
|
160
|
24
|
8-Φ23
|
415
|
320
|
|
125
|
400
|
270
|
220
|
188
|
28
|
8-Φ25
|
460
|
360
|
|
150
|
480
|
300
|
250
|
218
|
30
|
8-Φ25
|
510
|
450
|
|
200
|
600
|
360
|
310
|
278
|
34
|
12-Φ25
|
710
|
500
|
|
250
|
622
|
425
|
370
|
332
|
36
|
12-Φ30
|
786
|
550
|
|
300
|
698
|
485
|
430
|
390
|
40
|
16-Φ30
|
925
|
600
|
4.0MPa規格主要尺寸
|
4.0MPa
|
DN
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
n-Φd
|
H
|
D0
|
|
凹凸法蘭
MFM
J41H
J41Y
J41W
J41N
40
40P
40R
40I
|
10
|
130
|
90
|
60
|
41
|
35
|
14
|
4-Φ14
|
198
|
120
|
|
15
|
130
|
95
|
65
|
45
|
40
|
16
|
4-Φ14
|
233
|
120
|
|
20
|
150
|
105
|
75
|
55
|
51
|
16
|
4-Φ14
|
295
|
140
|
|
25
|
160
|
115
|
85
|
65
|
58
|
16
|
4-Φ14
|
285
|
160
|
|
32
|
180
|
135
|
100
|
78
|
66
|
18
|
4-Φ18
|
302
|
160
|
|
40
|
200
|
145
|
110
|
85
|
76
|
18
|
4-Φ18
|
355
|
200
|
|
50
|
230
|
160
|
125
|
100
|
88
|
20
|
4-Φ18
|
373
|
200
|
|
65
|
290
|
180
|
145
|
120
|
110
|
22
|
8-Φ18
|
408
|
280
|
|
80
|
310
|
195
|
160
|
135
|
121
|
22
|
8-Φ18
|
436
|
280
|
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
8-Φ23
|
480
|
320
|
|
125
|
4001
|
270
|
220
|
188
|
176
|
28
|
8-Φ25
|
588
|
360
|
|
150
|
480
|
300
|
250
|
218
|
204
|
30
|
8-Φ25
|
611
|
400
|
|
200
|
600
|
375
|
320
|
282
|
260
|
38
|
12-Φ30
|
720
|
400
|
6.4MPa規格主要尺寸
|
6.4MPa
|
15
|
170
|
105
|
75
|
55
|
40
|
18
|
4-14Φ
|
195
|
400
|
|
凹凸法蘭
MFM
J41H
J41Y
J41W
J41N
64
64P
64R
64I
|
20
|
190
|
125
|
90
|
68
|
51
|
20
|
4-Φ18
|
228
|
160
|
|
25
|
210
|
135
|
100
|
78
|
58
|
22
|
4-Φ18
|
275
|
180
|
|
32
|
230
|
150
|
110
|
82
|
66
|
24
|
4-Φ23
|
325
|
200
|
|
40
|
260
|
165
|
125
|
95
|
76
|
24
|
4-Φ23
|
360
|
240
|
|
50
|
300
|
175
|
135
|
105
|
88
|
26
|
4-Φ23
|
410
|
280
|
|
65
|
340
|
200
|
160
|
130
|
110
|
28
|
8-Φ23
|
450
|
320
|
|
80
|
380
|
210
|
170
|
140
|
121
|
30
|
8-Φ23
|
485
|
360
|
|
100
|
430
|
250
|
200
|
168
|
150
|
32
|
8-Φ25
|
537
|
400
|
|
125
|
500
|
295
|
240
|
202
|
176
|
36
|
8-Φ30
|
631
|
400
|
|
150
|
550
|
340
|
280
|
240
|
204
|
38
|
8-Φ34
|
646
|
450
|
|
200
|
650
|
405
|
345
|
300
|
260
|
44
|
12-Φ34
|
813
|
500
|
|
