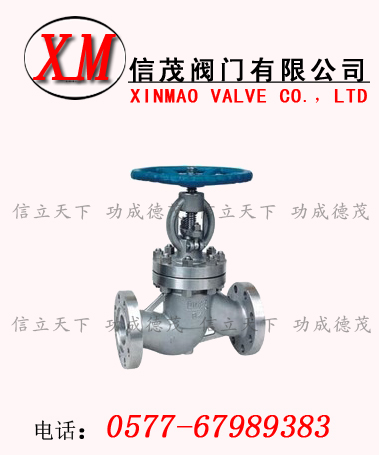

高壓截止閥概述：
高壓截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。適用范圍：
高壓截止閥是帶散熱裝置的啟閉裝置、采用對焊方式與管道焊接，適用于高溫高壓場合。主要技術參數：公稱壓力：16、25、32MPa 適用溫度:425℃ 450℃ 500℃ 540℃，主要用于鋼鐵、冶金、電廠、熱電等企業。
高壓截止閥優點：
結構簡單，制造和維修比較方便。
工作行程小，啟閉時間短。
密封性好，密封面間磨擦力小，壽命較長。
高壓截止閥缺點：
流體阻力大，開啟和關閉時所需力較大。
不適用于帶顆粒、粘度較大、易結焦的介質。
調節性能較差。
安裝與維護：
手輪、手柄操作的截止閥可安裝在管道的任何位置上。
手輪、手柄及偉動機構，不允許作起吊用。
介質的流向應與閥體所示箭頭方向一致。
主要零件材料及主要用途
|
型號
|
閥體
|
閥蓋
|
閥瓣
|
閥座
|
閥桿
|
填料
|
適用介質
|
適用溫度
|
|
J61Y-(320)
|
A105
|
2Cr13+ Stellite12
|
D507Mo
|
2Cr13
|
柔性石墨
|
水、蒸汽
|
425
|
|
J61Y-(320)PI
|
Ocr18Ni9Ti(F321)
|
321+ Stellite12
|
Stellite6
|
321
|
柔性石墨
|
水、蒸汽
|
540
|
|
J61Y-P54(170)
|
12CrLMoV
|
12CrMoV+ Stellite12
|
Stellite6
|
25CrMo1Va
|
柔性石墨
|
蒸汽
|
570
|
主要外形尺寸、連接尺寸及重量
|
型號
|
公稱直徑 NP(Mpa）
|
公稱通徑 DN(mm）
|
標準值
|
|
|
|
|
|
|
L
|
d
|
D1
|
D2
|
h
|
Do
|
H
|
H1
|
質量
|
|
J61Y-320
|
32
|
10
|
110
|
10
|
12
|
24
|
13.5
|
160
|
215
|
36
|
5.7
|
|
J61Y-P54170
|
P5417
|
10
|
110
|
10
|
12
|
24
|
13.5
|
160
|
215
|
36
|
5.7
|
|
J61Y-320
|
32
|
15
|
150
|
113
|
16
|
35
|
12
|
200
|
247
|
45
|
10.5
|
|
J61Y-320PI
|
32
|
15
|
150
|
13
|
16
|
35
|
12
|
200
|
247
|
45
|
10.5
|
|
J61Y-P54200V
|
P5420
|
15
|
150
|
13
|
16
|
35
|
12
|
200
|
247
|
45
|
10.5
|
|
J61Y-320
|
32
|
20
|
150
|
19
|
22
|
35
|
18
|
200
|
247
|
47
|
9.9
|
|
J61Y-P54170V
|
P5417
|
20
|
150
|
19
|
22
|
35
|
18
|
200
|
247
|
47
|
9.9
|
|
J61Y-320
|
32
|
25
|
180
|
20.5
|
24
|
52
|
21
|
240
|
290
|
66
|
13.2
|
|
J61Y-320PI
|
32
|
25
|
180
|
20.5
|
24
|
52
|
21
|
240
|
290
|
66
|
13.2
|
|
J61Y-P54200V
|
P5420
|
25
|
180
|
20.5
|
24
|
52
|
21
|
240
|
290
|
66
|
13.2
|
|
J61Y-320
|
32
|
32
|
180
|
27
|
31
|
52
|
24
|
240
|
282
|
66
|
12.8
|
|
J61Y-P54170V
|
P5417
|
32
|
180
|
27
|
31
|
52
|
24
|
240
|
282
|
66
|
12.8
|
|
