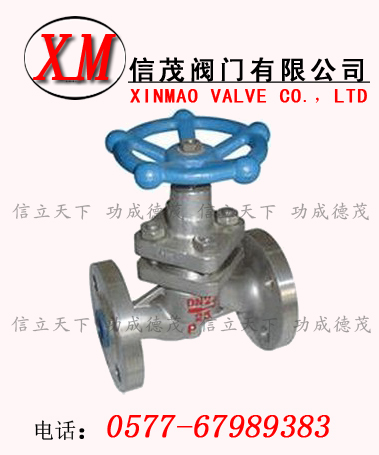

法蘭節流閥概述:
法蘭節流閥是指通過改變通道面積達到控制或調節介質流量與壓力的閥門。節流閥在管路中主要作節流使用。
最常見的節流閥是采用截止閥改變閥瓣形狀后作節流用。但用改變截止閥或閘閥開啟高度來作節流用是極不合適的,因為介質在節流狀態下流速很高,必然會(huì )使密封面沖蝕磨損,失去切斷密封作用。同樣用節流閥作切斷裝置也是不合適的。
性能要求:
流量調節范圍大,流量一壓差變化平滑;
內泄漏量小,若有外泄漏油口,外泄漏量也要??;
調節力矩小,動作靈敏。
應用范圍:
節流閥按通道方式可分為直通式和角式兩種;按啟閉件的形狀分,有針形、溝形和窗形三種。節流閥的閥瓣有多種形狀,常見的有:
1. 鉤形閥瓣,常用于深冷裝置中的膨脹閥。
2. 窗形閥瓣,適用于口徑較大的節流閥。
3. 塞形閥瓣,適用于中小口徑節流閥,使用較普遍。
由于節流閥的流量不僅取決于節流口面積的大小,還與節流口前后的壓差有關,閥的剛度小,故只適用于執行元件負載變化很小且速度穩定性要求不高的場合。對于執行元件負載變化大及對速度穩定性要求高的節流調速系統,必須對節流閥進行壓力補償來保持節流閥前后壓差不變,從而達到流量穩定。
結構特點:
1、構造較簡單,便于制造和維修,成本低。
2、調節精度不高,不能作調節使用。
3、密封面易沖蝕,不能作切斷介質用。
4、密封性較差。
標準規范:
設計制造標準:
結構長度標準:GB/T 12221-2005
連接法蘭標準:GB/T 9113
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:GB/T 13927-2008
節流閥的安裝與維護應注意以下事項:
節流閥經常需要操作,因此應安裝在易于方面便操作的位置上。
安裝時要注意介質方向與閥體所標箭頭方向保持一致。
|
