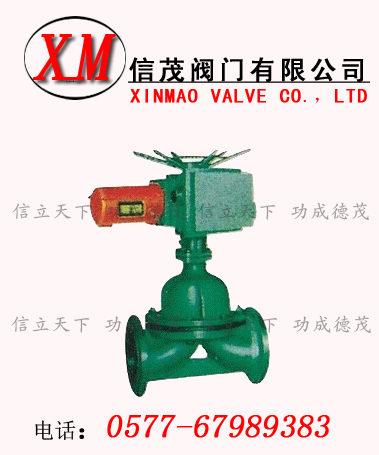

電動襯膠隔膜閥特點：
設計與制造：GB122239
結構長度：GB12221、JB1688
法蘭連接尺寸：GB4216、JB78G841W
零部件列表：1、閥體2、閥體襯里3、隔膜4、閥瓣5、下閥桿6、閥蓋7、氣缸8、活塞9、氣缸蓋10、上閥桿11、手輪
用途：
電動襯膠隔膜閥用途：電動襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。適用溫度：≤85℃、≤100℃、≤120℃、≤150℃（按照襯里和隔膜材料）
壓力等級：PN0.6、1.0、1.6
材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼
電動裝置：組合件
測試：
襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）閥體：PN×1.5
密封：PN×1.1
主要尺寸及重量
|
DN
mm
|
公稱壓力
MPa
|
工作壓力
MPa
|
L
（mm）
|
D
（mm）
|
D1
（mm）
|
n-φd
（mm）
|
f
（mm）
|
h
（mm）
|
型號
|
輸出力矩
|
啟閉時間
|
質量
|
|
15
|
0.6
|
0.6
|
125
|
95
|
65
|
4-14
|
2
|
- |
- |
- |
- |
- |
|
20
|
135
|
105
|
75
|
4-14
|
2
|
- |
- |
- |
- |
- |
|
25
|
145
|
115
|
85
|
4-14
|
2
|
4445
|
Z5-18/16
|
50
|
17
|
40
|
|
32
|
160
|
140
|
100
|
4-18
|
2
|
457
|
Z5-18/16
|
50
|
20
|
42
|
|
40
|
180
|
150
|
110
|
4-18
|
3
|
466
|
Z5-18/16
|
50
|
14
|
45
|
|
50
|
210
|
165
|
125
|
4-18
|
3
|
480
|
Z10-18/16
|
50
|
20
|
50
|
|
65
|
250
|
185
|
145
|
4-18
|
3
|
517
|
Z10-18/16
|
150
|
28
|
60
|
|
80
|
300
|
200
|
160
|
4-18
|
3
|
539
|
Z10-36/25
|
100
|
16
|
70
|
|
100
|
350
|
220
|
180
|
8-18
|
3
|
576
|
Z10-36/25
|
100
|
17
|
80
|
|
125
|
400
|
250
|
210
|
8-18
|
3
|
634
|
Z15-18/25
|
150
|
32
|
104
|
|
150
|
460
|
285
|
240
|
8-22
|
3
|
660
|
Z15-18/25
|
150
|
53
|
125
|
|
200
|
0.4
|
570
|
340
|
295
|
8-22
|
4
|
860
|
Z20-18/25
|
200
|
53
|
180
|
|
250
|
680
|
395
|
350
|
12-22
|
4
|
- |
Z20-18/25
|
200
|
53
|
280
|
|
300
|
790
|
445
|
400
|
12-22
|
4
|
1003
|
Z20-18/25
|
300
|
45
|
434
|
|
350
|
900
|
505
|
460
|
16-22
|
4
|
- |
ZD30-36a
|
300
|
45
|
- |
|
400
|
1000
|
565
|
515
|
16-25
|
4
|
- |
- |
- |
- |
- |
|
