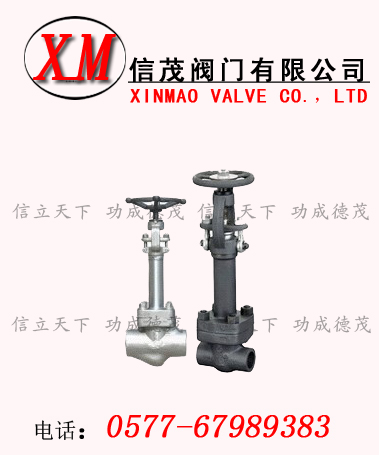

鍛鋼低溫截止閥介紹:
概述：鍛鋼低溫截止閥有二種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片 (31 6夾柔性石墨制造)密封?？蛻?hù)有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封?？蛻?hù)有特殊要求時也可采用全焊逶連接。閘閘、截止閥、球閥都可設計成低溫閥。為了能在-196℃(320oF)的低溫下使用，一般將閥門設計成加長式閥蓋。 安裝要點：
1.安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2.安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3.閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
截止閥的閥桿軸線與閥座密封面垂直。閥桿開啟或關閉行程相對較短，并具有非?？煽康那袛鄤?dòng)作，使得這種閥門非常適合作為介質的切斷或調節及節流使用。
截止閥的閥瓣一旦處于開啟狀況，它的閥座和閥瓣密封面之間就不再的接觸，并具有非?？煽康那袛鄤?dòng)作，合得這種閥門非常適合作為介質的切斷或調節及節流使用。
截止閥一旦處于開啟狀態，它的閥座和閥瓣密封面之間就不再有接觸，因而它的密封面機械磨損較小，由于大部分截止閥的閥座和閥瓣比較容易修理或更換密封元件時無需把整個閥門從管線上拆下來，這對于閥門和管線焊接成一體的場合是很適用的。介質通過此類閥門時的流動方向發生了變化，因此截止閥的流動阻力較高于其它閥門。
標準材質細表
|
序號
|
零件名稱
|
AStoASTM
|
SStoASTM
|
|
A350 LF2
|
A350 LF3
|
A182 F304
|
A182 F316(L)
|
|
1
|
閥體
|
A350 LF2
|
A350 LF3
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
閥瓣
|
A276 410
|
A276 304(L)
|
A276 304(L)
|
A276 316(L)
|
|
3
|
閥蓋
|
A350 LF2
|
A350 LF3
|
A182 F304(L)
|
A182 F316(L)
|
|
4
|
墊片
|
316夾柔性石墨
|
316夾PTFE
|
|
5
|
螺栓螺母
|
A193 B7
|
A193 B7
|
A193 B8
|
A193 B8M
|
|
6
|
閥桿
|
A182 F6
|
A182 F6
|
A182 F304(L)
|
A182 F316(L)
|
|
7
|
填料
|
柔性石墨
|
PTFE
|
|
8
|
填料壓套
|
A276 420
|
A182 F304
|
|
9
|
銷釘
|
A276 420
|
A182 F304
|
|
10
|
活節螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
11
|
填料壓板
|
WCB
|
A351 CF8
|
|
12
|
螺母
|
A194 2H
|
A19 44
|
A194 8
|
A194 8M
|
|
13
|
閥桿螺母
|
A276 410
|
|
14
|
手輪
|
A197
|
|
15
|
銘牌
|
SS
|
|
16
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
適用溫度
|
≥-40℃
|
≥-101℃
|
≥-196℃
|
主要連接尺寸及重量
|
NPS
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1 1/4"
|
1 1/2"
|
2"
|
|
L
|
79
|
92
|
111
|
120
|
120
|
172
|
200
|
|
H(開)
|
330
|
337
|
370
|
480
|
410
|
474
|
546
|
|
W
|
100
|
100
|
125
|
160
|
160
|
180
|
200
|
|
重量
|
螺栓式
|
5.2
|
7.2
|
10.9
|
13.5
|
15.2
|
19.8
|
29.0
|
|
焊接式
|
4.8
|
6.5
|
9.5
|
11.5
|
13.1
|
17.5
|
26.8
|
|
