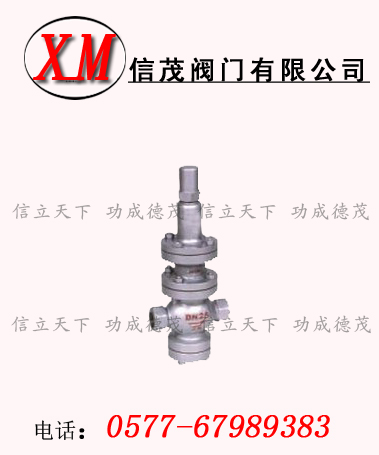

活塞式蒸汽減壓閥詳細資料;
用途：本閥適用于水、蒸汽、空氣介質管路上，通過調節使進口壓力降低至某一需要的出口壓力，當進口壓力與流量有變化時，靠介質本身的能量自動保持出口壓力在一定范圍內，但進口壓力和出口壓力之差必須≥0.2MPA/CM
工作原理及結構：減壓閥出廠時，調節彈簧處于未壓縮狀態,此時主閥瓣和付閥瓣處于關閉狀態,使用時按順時針轉動調節螺釘,壓縮調節彈簧,使膜瓣移頂開付閥瓣,介質由a孔通過付閥座到b孔進入活塞上方,活塞在介質壓力的作用下,向下移動推動主閥瓣離開主閥座,使介質流向閥后.同時由c孔進入膜片下方,當閥后壓力超過調定壓力時,推動膜片上移壓縮調節彈簧,付閥瓣隨之向關閉方向移動,使流入活塞上方的介質減小,壓力也隨之下降,此時的主閥瓣在主閥瓣彈簧力的推動上下移,使主閥瓣與主閥座的間隙減小,介質流量也隨之減小,使閥后壓力也隨之下降到新的平衡,反之當閥后壓力低于調定壓力時,主閥瓣與主閥座的間隙增大,介質流量也隨之增加,使閥后壓力也隨之增高達到新的平衡.
蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
|
公稱壓力（MPa）
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
殼化試驗壓力（MPa）
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
24
|
|
密封試驗壓力（MPa）
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
最高進口壓力（MPa）
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
出口壓力范圍（MPa）
|
1.0-1.0
|
0.1-1.6
|
0.1-2.5
|
0.5-3.5
|
0.5-35
|
0.5-45
|
|
壓力特性偏差（MPa）△P2P
|
GB12246-1989
|
|
流量特性偏差（MPa）△P2G
|
GB12246-1989
|
|
最小壓差（MPa）
|
0.15
|
0.15
|
0.2
|
0.4
|
0.8
|
1.0
|
|
滲漏量
|
GB12245-1989
|
|
|
|
|
|
|
|
|
|
|
活塞蒸汽減壓閥流量系數(Cv)
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
|
Cv
|
1
|
2.5
|
4
|
6.5
|
9
|
16
|
25
|
36
|
64
|
100
|
140
|
250
|
400
|
570
|
780
|
1020
|
1500
|
主要零件材料
|
零件名稱
|
零件材料
|
|
閥體閥蓋底蓋
|
WCB
|
|
閥座閥盤
|
2Cr13
|
|
缸套
|
2Cr13/銅合金
|
|
活塞
|
合金鑄鐵
|
|
導閥座導閥桿
|
2Cr13
|
|
主閥彈簧
|
1Cr18Ni9Ti
|
|
導閥主彈簧
|
50CrVA
|
|
調節彈簧
|
60Si12Mn
|
外形尺寸(PN1.6-4.0)單位：mm
|
公稱通徑
DN
|
外形尺寸
|
|
L
|
H
|
Hl
|
|
1.6/2.5MPa
|
4.0MPa
|
|
15
|
160
|
180
|
295
|
90
|
|
20
|
160
|
180
|
330
|
98
|
|
25
|
180
|
200
|
330
|
110
|
|
32
|
200
|
220
|
330
|
110
|
|
40
|
220
|
240
|
345
|
125
|
|
50
|
250
|
270
|
345
|
125
|
|
65
|
280
|
300
|
350
|
130
|
|
80
|
310
|
330
|
385
|
160
|
|
100
|
350
|
380
|
385
|
170
|
|
125
|
400
|
450
|
400
|
200
|
|
150
|
450
|
500
|
415
|
210
|
|
200
|
500
|
550
|
475
|
240
|
|
250
|
650
|
525
|
290
|
|
300
|
800
|
580
|
335
|
|
350
|
850
|
620
|
375
|
|
400
|
900
|
660
|
405
|
|
450
|
900
|
730
|
455
|
|
500
|
950
|
750
|
465
|
外形尺寸(PN6.4-16.0) 單位：mm
|
公稱通徑
DN
|
外形尺寸
|
|
L
|
H
|
Hl
|
|
6.4MPa
|
10.0/16.0MPa
|
|
15
|
180
|
180
|
305
|
105
|
|
20
|
180
|
200
|
340
|
105
|
|
25
|
200
|
220
|
340
|
120
|
|
32
|
220
|
230
|
340
|
120
|
|
40
|
240
|
240
|
355
|
135
|
|
50
|
270
|
300
|
355
|
135
|
|
65
|
300
|
340
|
360
|
140
|
|
80
|
330
|
360
|
395
|
17
|
|
100
|
380
|
400
|
185
|
|
125
|
450
|
415
|
215
|
|
150
|
500
|
430
|
225
|
|
200
|
550
|
495
|
260
|
|
250
|
650
|
545
|
310
|
|
300
|
800
|
600
|
355
|
|
350
|
850
|
640
|
395
|
|
400
|
900
|
690
|
435
|
|
500
|
950
|
|
780
|
495
|
活塞式蒸汽減壓閥安裝說明：
①為了操作和維護方便，該氮氣減壓閥一般直立安裝在水平管道上，橫向安裝須特別說明。
②安裝時應注意使管路中介質的流向與氮氣減壓閥休上所示箭頭的方向一致。
③為了防止氮氣減壓閥后壓力超壓，應在離閥出口不少于4M處安裝一個安全閥。 |
