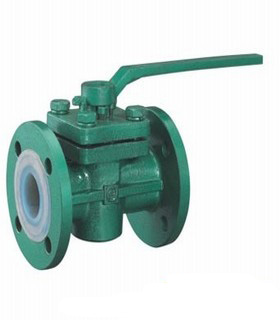

軟密封法蘭旋塞閥產品介紹:
軟密封旋塞閥的通道有多種形式。常見的直通式主要用于截斷流體。三通和四通式旋塞閥適用于流體換向。
旋塞閥的啟閉件是一個有孔的圓柱體,繞垂直于通道的軸線旋轉,從而達到啟閉通道的目的。軟密封旋塞閥主要供開啟和關閉管道和設備介質之用。
法蘭軟密封旋塞閥應用范圍:
軟密封旋塞閥常用于腐蝕性、劇毒及高危害介質等苛刻環境,嚴格禁泄漏的場合,以及閥門材料不會(huì )對介質形成污染的場合。閥體可根據工作介質選用碳鋼、合金鋼及不銹鋼材料。
X43X軟密封旋塞閥結構特點:
A.可根據使用溫度和工作介質采用F4、F46、PVDF、PP、PO、PE等自潤滑材料襯套,潤滑好,在整個工作過程中密封副摩擦系數小,塞體運轉靈活,使用壽命長。
B.閥體進出口端窗口設計及雙道溝槽密封環結構,旋塞在旋轉過程中,其密封副間的密封比壓在逐漸變化,直至到達全開或全關位置時,產生足夠的密封比壓,密封副達到零泄漏。
C.雙道溝槽密封環既可以使襯套穩固在閥體內不產生位移,又可吸收由于溫差變化引起襯套產生的微量變形,同時襯套與旋塞之間產生有力的摩擦,具有自動清潔作用,提高了密封面的使用壽命。
D.柱塞頂部獨特的反唇式密封設計,采用一個軟密封材料膜片和金屬膜片與調整墊片組合既可以調整密封面間的密封比壓,使塞子轉動靈活,又可以保證進,出口端和中法蘭連接端的密封。
E.適合用于高沖刷性的氣固。液固相介質。如PVC、尿素、本酐、燒堿生產裝置中,或對外泄漏要求高介質,如HF,光氣等。
F.介質可雙向流動,安裝方向不受限制,實現在線維修,使用更方便
G.獨特的設計可防止靜電,安全防火,使用安全。
1、適用于經常操作,啟閉迅速、輕便。
2、軟密封旋塞閥流體阻力小。
3、結構簡單,相對體積小,重量輕,便于維修。
4、軟密封旋塞閥密封性能好。
5、不受安裝方向的限制,介質的流向可任意。
6、無振動,噪聲小。
軟密封旋塞閥標準規范:
結構長度標準:GB/T12221-2005
連接法蘭標準:GB/T9113
壓力溫度等級:GB/T12224-2005
試驗檢驗標準:GB/T13927-2008
