產品展示

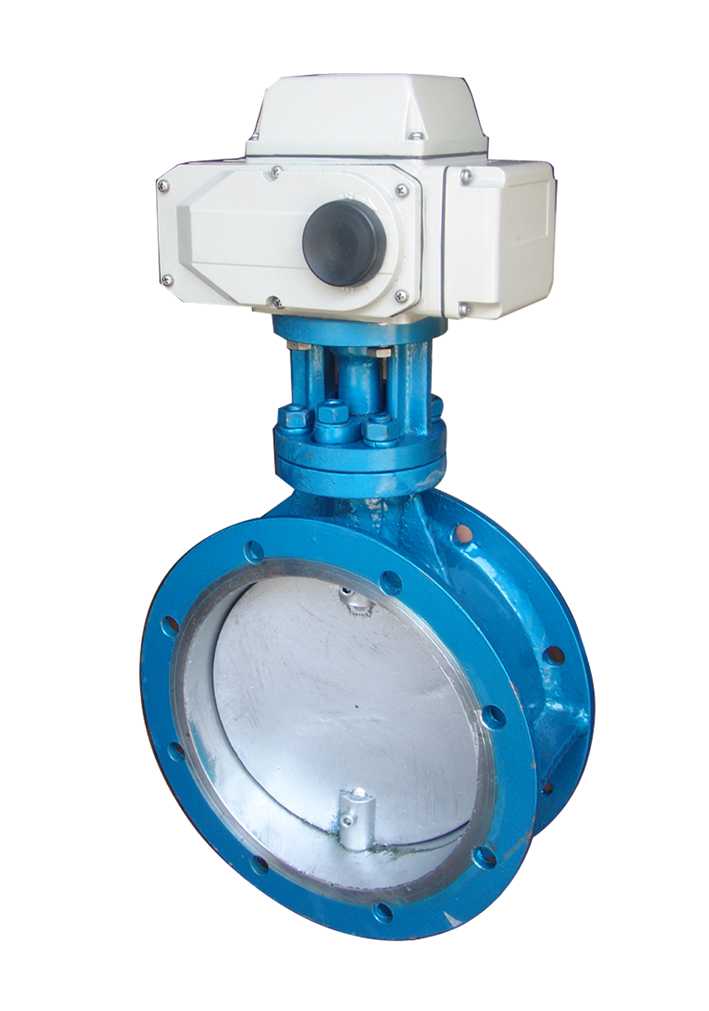

電動調節通風蝶閥

產品名稱：	電動調節通風蝶閥
產品型號：	ZDLW
產品特點：	信茂電動調節通風蝶閥：質量可靠，價格實惠，交貨及時，售后周到.我公司提供全套工程閥門解決方案，閥門售前、售中、售后專業服務!

電動調節通風蝶閥詳細資料：

電動調節通風蝶閥結構特點和應用范圍

ZAJW、ZKJW電動調節通風蝶閥由DKJ角行程電動執行機構和蝶閥組成，它與電動單元組合儀表配合使用。具有結構簡單、口徑大、重量輕、操作方便等優點。廣泛應用于冶金、電站石油、化工等部門。適用介質，煤氣、含塵氣體、煙道氣。

ZDLW-6B、ZDRW-6K型電子式電動調節蝶閥，是3610R(L)全電子式電動執行機構和蝶閥調節機構組成，執行機構內有伺服系弘，無須另配伺服放大器。具有結構簡單，流通能力大，調節精度高等特點。執行機構可根據用戶要求配置UNIC、PSQ、HQ、CH等型號電子式電執行機構廣泛應用于化工、石油、冶金、電站等工業生產過程中。適用介質，煤氣、含塵氣體、煙道氣等。

ZAJW電動調節通風蝶閥
（配DKJ執行器）老式的電動執行機構

ZDRW 外形圖

型號、規格

類別	直行程		角行程
	常溫型	中溫型	常溫型	中溫型
型號	ZDLW-6B(K)	ZDLW-6B(K)G	ZDRW-6B(K)	ZDRW-6B(K)G
規格	DN600～1000		DN50～1000

ZAJW、ZKJW電動調節通風蝶閥

公稱通徑mm

50

80

100

125

150

200

250

300

350

400

額定流量
系數kv

85

225

340

500

770

1360

2130

3060

4160

5450

公稱通徑mm

450

500

600

700

800

1000

1200

1400

1600

1800

額定流量
系數kv

6900

8500

12200

16600

21700

34000

49000

66600

87000

110000

可配電動
執行機構

3610、DKJ、CH、UNIC、PSQ、HQ、DHL等系列電子式電動執行機構

公稱壓力

0.1、0.6、1.0 (MPa)

介質溫度℃

常溫-20℃～+200（鑄鐵），-40～+450（鑄鋼），中溫-40～+450（鑄不銹鋼）

轉角范圍

平行閘板0～700,傾斜閥板0～600

流量特性

近似百分比

接管法蘭

按JB78-59中對夾式法蘭連接

動作時間

25、30、60秒

閥體材質

Ht200，35，ZG230-450，1Cr18Ni9，ZG1Cr18Ni9Ti，ZG1Cr18Ni12Mo2Ti

ZDLW 外形圖

D941W電動通風蝶閥（配CH執行器）

電動調節通風蝶閥技術參數和性能指標

電動調節蝶閥調節機構主要技術參數

公稱通徑 mm	50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
公稱壓力 MPa	0.6
介質溫度 ℃	常溫：-20～200（鑄鐵）；-40～250（鑄鋼）；中溫-40～450（鑄不銹鋼）
額定轉角 °	0～70
流量特性	-20～150
環境溫度 ℃	近似等百分比
接管法蘭	按JB78-59 對夾式法蘭連接
閥體材質	HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti
閥板材質	HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti

3610L直行程電子式電動執行機構主要技術參數

型號	輸出力矩 N.m	速度 mm/s	最大行程 mm	技術參數
361LSC-99	10000	2.0	100	電源：220±10%Va.c.50Hz控制信號：1-5V d.c. 4-20mA d.c.(信號線用屏蔽線) 開度信號：4-20mA d.c. 保護等級：相當IP55 防爆標志：ExdⅡBT4

3610R角行程電子式電動執行機構主要技術參數

型號	輸出力矩 N.m	動作時間 S/90°	最大轉角	技術參數
361RSA-02	20	8.5	90°	電源：220±10%Va.c.50Hz 驅動電機：交流可逆電機輸入信號：1-5V d.c. 4-20mA d.c.(信號線用屏蔽線) 開度信號：4-20mA d.c. 保護等級：相當IP55 防爆標志：ExdⅡBT4
361RSA-05	50	17.0
361RSB-10	100	18.0
361RSB-20	200	36.0
361RSC-30	300	24.0
361RSC-50	500	42.0
361RSC-60	600	48.0
361RSD-100	1000	30.0
361RSD-150	1500	42.0
361RXB-10	100	18.0
361RXB-20	200	36.0

性能指標

項目	指標值
基本誤差%	±2.5
回差%	2.0
死區%	3.0
始終點 偏差%	±2.5
額定行程偏差%	+2.5
允許泄漏量1/h	2×10-2×閥額定容量

允許壓差 MPa

公稱通徑 mm	配用執行機構型號
	361RSA-05		361RSB-10 361RXB-10		361RSB-20 361RXB-20		361RSC-30		361RSC-50		361RSC-60		361LSC-99		361RSD-100		361RSD-150
	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°
50	0.6	0.6
80	0.6	0.6
100	0.6	0.284
125	0.6	0.144	0.6	0.292	0.6	0.587
150	0.6	0.084	0.6	0.17	0.6	0.342
200	0.6	0.035	0.6	0.071	0.6	0.144
250			0.6	0.037	0.6	0.074	0.6	0.112
300			0.6	0.021	0.6	0.043	0.6	0.064
350			0.6	0.013	0.6	0.027	0.6	0.041
400							0.6	0.027	0.6	0.045	0.6	0.055
450							0.6	0.019	0.6	0.032	0.6	0.038
500							0.6	0.014	0.6	0.023	0.6	0.028
600													0.6	0.013	0.6	0.027	0.6	0.041
700													0.6	0.008	0.6	0.017	0.6	0.025
800													0.6	0.005	0.6	0.012	0.6	0.017
900													0.6	0.004	0.6	0.008	0.6	0.012
1000													0.6	0.003	0.6	0.006	0.6	0.009
動作時間 S/70°	13.26		14.0		28.0		18.67		32.67		37.3		50		23.3		32.7

電動調節通風蝶閥外形尺寸

ZDRW DN50～1000尺寸 mm

公稱 通徑 DN	D	D1	L1	L2				D2				H				n-d	L3				法蘭端面距
公稱 通徑 DN	D	D1	L1	配A型	配 B型	配 C型	配 D型	配 A型	配 B型	配 C型	配D型	配 A型	配 B型	配 C型	配D型	n-d	配A型	配B型	配C型	配D型	法蘭端面距
50		110	92	355				225				200				4-φ14	120				60
80	125	150	92	355												4-φ18
100	145	175	102	385												4-φ18
125	175	200	117	384	429				225				225			8-φ18		155
150	200	225	130	397	442
200	255	280	172	437	482																70
250	310	335	197		511	561				335				260		12-φ18			165		70
300	362	395	227		536	586										12-φ23					80
350	412	445	252		561	611										12-φ23					80
400	462	495	296			656										16-φ23					100
450	518	550	321			679
500	568	600	346			704
600	755	705	480				1075				470				365	20-φ25				120	150
700	860	810	530				1125									20-φ24					150
800	975	920	595				1185									24-φ30					200
900	1075	1020	685				1280									24-φ30
1000	1175	1175	735				1320									28-φ30

注：L3為拆卸護罩所必須的尺寸。

ZDLW DN600～1000 外形尺寸 mm

公稱通徑	L1	L2	D	D1	D2	H1	H2	H3	n-d
600	480	585	705	755	310	377.5	790	90	20-25
700	530	635	810	860		430	790		24-25
800	595	695	920	975		487.5	790		24-30
900	685	790	1020	1075		537.5	805		24-30
1000	735	830	1120	1175		587.5	805		28-30

電動調節通風蝶閥主要零件材料及推薦使用溫度范圍

零件名稱	材料	溫度范圍℃
閥體、閥板	HT200	-20～200
	35	-40～450
	ZG230-450
	1Cr18Ni9Ti
	ZG1Cr18Ni9Ti
	ZG0Cr18Ni12Mo2Ti	-40～550

注：此表為各種材料的極限使用溫度，在實際選用中應根據其產品的介質溫度范圍，確定材料的最低、最高使用溫度。其最低使用溫度不得低于介質溫度范圍下限，最高使用溫度不得高于介質溫度范圍的上限。

訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥作用形式(電-關式或電-開式)，4.流量特性，
5.閥前壓力，閥后壓力，6.閥體、閥芯材料，7.是否帶附件，說明附件型號。以便我們的為您正確選型。

蝶閥定貨須知：
一、①需采購的信茂通風蝶閥產品名稱與型號②通風蝶閥口徑③通風蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定信茂公司的通風蝶閥型號，請按通風蝶閥型號直接向我司銷售部訂購(13968981418)
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的信茂閥門專家為您審核把關。
四、我們追求的不是一次的利益關系，而是與您的長期合作。我們提供的不是低廉的劣質品，而是貨真價實的真品。我們所有的信茂人兢兢業業只為了打造溫州的品牌閥門，為您提供滿意的產品。我們愿與您攜手共進，共創(chuàng )輝煌

歡迎您訪問我公司官網永嘉信茂閥門有限公司 ：http://daksoff5th.com/我公司主要產品有{電動蝶閥氣動蝶閥法蘭式蝶閥對夾式蝶閥通風蝶閥不銹鋼蝶閥硬密封蝶閥 蝶閥}如果您對我們的產品感興趣.歡迎您致電【0577-67989383】詢價下單,我們一定會(huì )盡心盡力為您提供優質的服務。
