自力式壓力調節閥概述：

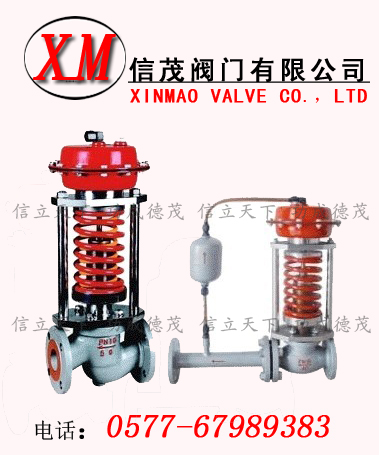

自力式壓力調節閥是由閥體、閥座、閥芯、平衡彈簧等部件組成，是一種無需外加能源，利用被調節介質自身壓力變化來進行自動調節的閥門，是根據力學原理將被控介質引入執行機構產生力作用推動，控制閥芯元件上下位移達到自動調節，閥前或閥后恒壓或減壓的節能型產品。
自力式壓力調節閥用途：廣泛應用于石油、化工、電站、輕工、印染等各種工業設備中氣體、液體、蒸汽等介質壓力的自動控制。
自力式壓力調節閥分類：本系列產品有單座（ZZYP）、套筒（ZZYM）、雙座（ZZYN）三種結構：執行機構有薄膜式、活塞式二種：作用型式有減壓用閥后壓力調節（B型）和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20~300；泄漏量等級有II級、IV級和VI能三檔；流量特性為快開；壓力分段調節從15~250MPa?？砂葱枰M合滿足用戶工況要求。
自力式壓力調節閥工作原理：當工作介質的閥前壓力P1經過閥芯、閥座后的節流后，變?yōu)殚y后壓力P2。P2經過控制管線輸入到執行器的下膜室內作用在頂盤上，產生的作用力與彈簧的反作用力相平衡，決定了閥芯、閥座的相對位置，控制閥后壓力。當閥后壓力P2增加時，P2作用在頂盤上的作用力也隨之增加。此時，頂盤的作用力大于彈簧的反作用力，使閥芯關向閥座的位置，直到頂盤的作用力與彈簧的反作用力相平衡為止。這時，閥芯與閥座的流通面積減少，流阻變大，從而使P2降為設定值。同理，當閥后壓力P2降低時，作用方向與上述相反，這就是自力式（閥后）壓力調節閥的工作原理。特點：能在無電、無氣的場所工作，壓力設定值在運行中可隨意調整。采用快開流量特性，動作靈敏、密封性能好.
|
材料代號
|
C（WCB）
|
P（304）
|
R（316）
|
|
主要
零件
|
閥體
|
WCB（ZG230-450）
|
ZG1Cr18Ni9Ti（304）
|
ZG1Cr18Ni12Mo2Ti（316）
|
|
閥芯、閥座
|
1Cr18Ni9Ti（304）
|
1Cr18Ni9Ti（304）
|
1Cr18Ni12Mo2Ti（316）
|
|
閥桿
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
膜片
|
丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠
|
|
膜蓋
|
A3、A4鋼涂四氟乙烯
|
|
填料
|
聚四氟乙烯、柔性石墨
|
|
彈簧
|
60Si2Mn
|
|
導向套
|
HPb59-1
|
主要技術參數
|
公稱通徑DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數Kv
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
|
|
|
|
額定行程
|
8
|
10
|
14
|
20
|
25
|
40
|
50
|
|
允許壓差（MPa）
|
2.5
|
2.0
|
1.6
|
1.0
|
|
公稱壓力（MPa）
|
1.64.06.4
|
|
流量特性
|
快開
|
|
壓力調節范圍（KPa）
|
15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、
280～350、330～400、380～450、430～500、480～560、540～620、600～700、680～800780～900、880～1000、600～1500、1000～2500
|
|
調節精度（%）
|
±5
|
|
工作溫度℃
|
液體≤120；氣體≤80；帶冷凝器和散熱片≤350（適用于高溫工況）
|
|
適用介質
|
執水、氣體、蒸汽、低粘度介質
|
|
允許泄漏量
|
硬密封（L/h）
|
單座≤10-4×閥額定容量（IV級）；雙座、套筒≤5×10-3閥額定容量（II級
|
|
軟密封（ml/min）
|
0.15
|
0.30
|
0.45
|
0.60
|
0.90
|
1.7
|
4.0
|
6.75
|
|
減壓比
|
最大
|
10
|
|
最小
|
1.25
|
注：壓力調節范圍可根據用戶要求進行制做
外形連接尺寸
|
公稱通徑(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
PN16、40
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
PN64
|
230
|
230
|
260
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
|
B
|
383
|
512
|
603
|
862
|
1023
|
1380
|
1800
|
|
H
|
壓力
調節
范圍
MPa
|
15～140
|
475
|
520
|
540
|
710
|
780
|
840
|
880
|
915
|
|
130～300
|
455
|
500
|
520
|
690
|
760
|
800
|
870
|
880
|
|
280～500
|
450
|
490
|
510
|
680
|
750
|
790
|
860
|
870
|
|
480～1000
|
445
|
480
|
670
|
740
|
780
|
850
|
860
|
|
600～1500
|
445
|
570
|
600
|
820
|
890
|
950
|
1000
|
|
1000～2500
|
445
|
570
|
600
|
820
|
890
|
950
|
1000
|
|
A
|
壓力
調節
范圍
MPa
|
15～140
|
φ280
|
φ308
|
|
130～300
|
φ230
|
|
280～1000
|
φ176
|
φ194
|
φ280
|
|
600～2500
|
φ85
|
φ96
|
|
導壓管接口螺紋
|
M16×15
|
|
