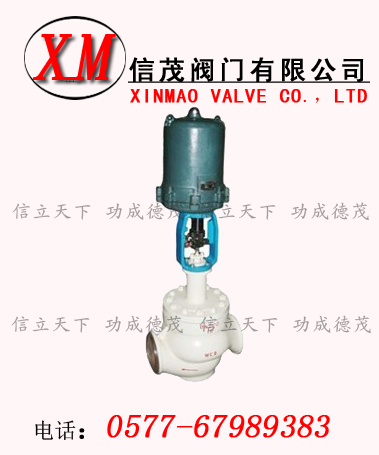

防爆電動籠式單座調節閥概述：
電動籠式單座調節閥適用于高壓差易產生閃蒸空化的場合，是一種高性能的單座調節閥，堅固的套筒保護閥體不受閃蒸和空化的破壞。閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣。閥芯導向面積大，抗振性好。調節閥的泄漏量符合ANSIB16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
本產品符合GB/T4213-92、VDS4006-92標準。

技術參數和性能指標：

閥體型式：直通單座鑄造球形閥
公稱通徑：40、50、65、80、100、150、200mm
公稱壓力：ANSI125、150、300、600JIS10、16、20、30、40KPN1.6、4.0、6.4MPa
連接型式：法蘭連接：FF、RF、RJ、LG
法蘭標準：JISB2201-1984、ANSIB16.5-1981、JB79-59等
焊接連接：嵌接焊SW（40～50mm）對接焊BW（65～200mm）
材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、鈦等
上閥蓋：壓蓋型式螺栓壓緊式
常溫型（P）：-17～+230℃
伸長Ⅰ型（EⅠ）：-45～-17℃+230～+566℃
伸長Ⅱ型（EⅡ）：-100～-45℃
伸長Ⅲ型（EⅢ）：-196～-100℃
注：工作溫度不準超過各種材料的允許范圍
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

閥內組件：
閥芯型式單座套筒式柱塞型閥芯

套筒形式：分離式套筒
材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

執行機構型式：
DKZ系列電動執行機構；361L系列電子式電動執行機構；SKZ系列電子式電動執行機構；PSL系列電子式電動執行機構
輸入信號DKZ執行機構:Ⅱ型0～10mA·DC(輸入電阻200Ω)；Ⅲ型4～20mA·DC(輸入電阻250Ω)
361L執行機構:4～20mA·DC、1～5V·DC(輸入電阻250Ω)
SKZ執行機構:4～20mA·DC、1～5V·DC
PSL執行機構:4～20mA·DC

電源電壓：DKZ執行機構：220V，50Hz
361L執行機構：220V，50Hz
SKZ執行機構：?jiǎn)蜗嗫刂?20V，50Hz
PSL執行機構：?jiǎn)蜗嗫刂?20V，50Hz；三相控制380V，50Hz

執行機構：
DKZ執行機構：手輪
361L執行機構：離合式
SKZ執行機構：手輪
PSL執行機構：手輪

閥作用型式電關式或電開式

附件：定位器、手輪機構、閥位傳送器等

性能：
泄漏量：符合標準ANSIB16.104Ⅳ級，小于額定Cv的0.01%
回差配DKZ執行機構為1.5%；配361L執行機構為2%；配SKZ執行機構為1%；配PSL執行機構為1%
基本誤差配DKZ執行機構為±2.5%；配361L執行機構為±2%；配SKZ執行機構為±1.5%；配PSL執行機構為±1%
注：采用標準的V型聚四氟乙烯填料時

可調范圍：50：1
