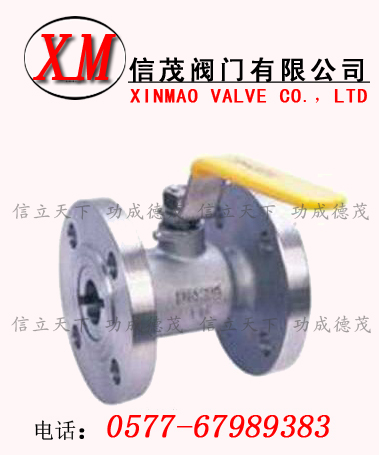

整體式法蘭球閥概述：
整體式球閥是采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。整體式球閥具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點，整體式球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍，廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。
應用范圍：
整體式球閥適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃。
標準規范：
設計制造標準：GB/T 12237-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
結構特點：
該型閥門中的球體、密封圈采用了特殊的加工工藝和最新密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。
性能參數:
型號
|
公稱壓力
(MPa) |
強度試驗壓力
(MPa) |
密封試驗壓力
(MPa) |
適用溫度
(℃) |
適用介質 |
|
QJ41F-16C |
1.6 |
2.4 |
1.8 |
-28～+300 (M/F) |
導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質 |
|
QJ41F-16C |
2.5 |
3.8 |
2.8 |
-28～+350 (PPN) |
零部件材質：
|
序號 |
零部件名稱 |
材料 |
|
1 |
閥體 |
球墨鑄鐵、碳素鋼、鑄不銹鋼 |
|
2 |
密封圈 |
(M/F)高強度耐磨碳結石墨≤300℃ (PPN)對蒞聚苯、溫度≤350℃ |
|
3 |
球 |
不銹鋼 |
|
4 |
填料 |
聚四氟乙烯 |
|
5 |
填料壓蓋 |
QT450－10球墨鑄鐵 |
|
6 |
閥桿 |
碳素鋼、鉻不銹鋼 |
|
7 |
手柄 |
碳鋼 |
連接尺寸：
|
型號 |
規格 |
尺寸 |
|
L |
D |
D1 |
D2 |
z-φd |
H |
b |
|
QJ41M/F-16 |
15 |
130 |
95 |
65 |
45 |
4-14 |
85 |
14 |
|
20 |
150 |
105 |
75 |
55 |
4-14 |
95 |
16 |
|
25 |
160 |
115 |
85 |
65 |
4-14 |
103 |
16 |
|
32 |
180 |
135 |
100 |
78 |
4-18 |
105 |
18 |
|
40 |
200 |
145 |
110 |
85 |
4-18 |
120 |
18 |
|
50 |
230 |
160 |
125 |
100 |
4-18 |
195 |
20 |
|
65 |
290 |
180 |
145 |
120 |
4-18 |
195 |
20 |
|
80 |
310 |
195 |
160 |
135 |
8-18 |
215 |
22 |
|
100 |
350 |
215 |
180 |
155 |
8-18 |
253 |
24 |
|
